Ob eine Brandmeldeanlage im Ernstfall zuverlässig arbeitet, entscheidet sich nicht an einem einzelnen Rauchmelder, sondern am Zusammenspiel vieler Bauteile. Ich zeige, wie eine solche Anlage aufgebaut ist, welche Melder und Schnittstellen dazugehören, wie ein Alarm zur Feuerwehr gelangt und worauf es bei Planung, Inbetriebnahme und Betrieb wirklich ankommt.
Eine Brandmeldeanlage funktioniert als überwachte Kette vom Melder bis zur Feuerwehr
- Brandmelder erkennen Rauch, Wärme oder Flammen und melden die Auffälligkeit.
- Die Brandmelderzentrale bewertet Signale, zeigt den betroffenen Bereich an und steuert Reaktionen.
- Handfeuermelder ermöglichen die manuelle Alarmauslösung durch Personen im Gebäude.
- Alarmierungseinrichtungen warnen Menschen vor Ort, während Übertragungseinrichtungen Meldungen weiterleiten.
- Feuerwehrbedienfeld, Feuerwehranzeigetableau und Laufkarten erleichtern den Einsatzkräften die Orientierung.
- Planung und Betrieb richten sich unter anderem nach DIN 14675, DIN VDE 0833 und DIN EN 54.
Wie die Anlage vom Brandereignis bis zum Alarm arbeitet
Der technische Aufbau lässt sich am besten als klarer Signalweg verstehen. Ein Melder erkennt eine typische Brandkenngröße, überträgt das Signal an die Zentrale und diese löst abhängig von der Programmierung weitere Aktionen aus. Für mich ist dieses Prinzip entscheidend, weil dadurch sichtbar wird, dass eine BMA mehr ist als eine Sammlung einzelner Rauchmelder.
Am Anfang steht die Detektion. Je nach Umgebung reagieren automatische Brandmelder auf Rauchpartikel, Temperaturanstieg, Flammenstrahlung oder eine Kombination mehrerer Kriterien. Die Brandmelderzentrale prüft das Signal, unterscheidet zwischen Brandalarm, Störung und Abschaltung und ordnet das Ereignis einem konkreten Bereich oder einzelnen Melder zu.
Danach folgen die Alarmierung und Steuerung. Sirenen, Blitzleuchten oder Sprachalarmierung warnen Personen im Gebäude. Gleichzeitig können Türen entriegelt, Aufzüge in eine definierte Stellung gefahren, Lüftungsanlagen abgeschaltet oder Rauchschutzdruckanlagen aktiviert werden. Welche Funktion tatsächlich ausgelöst wird, muss im Brandfallsteuerungsmatrix beziehungsweise im Brandschutzkonzept eindeutig festgelegt sein.
Bei einer aufgeschalteten Anlage wird der Alarm zusätzlich über eine Übertragungseinrichtung an eine ständig besetzte Stelle oder die zuständige Feuerwehr übermittelt. Eine SMS an den Betreiber kann ergänzend sinnvoll sein, ersetzt aber nicht automatisch die normgerechte Alarmübertragung zur Feuerwehr.

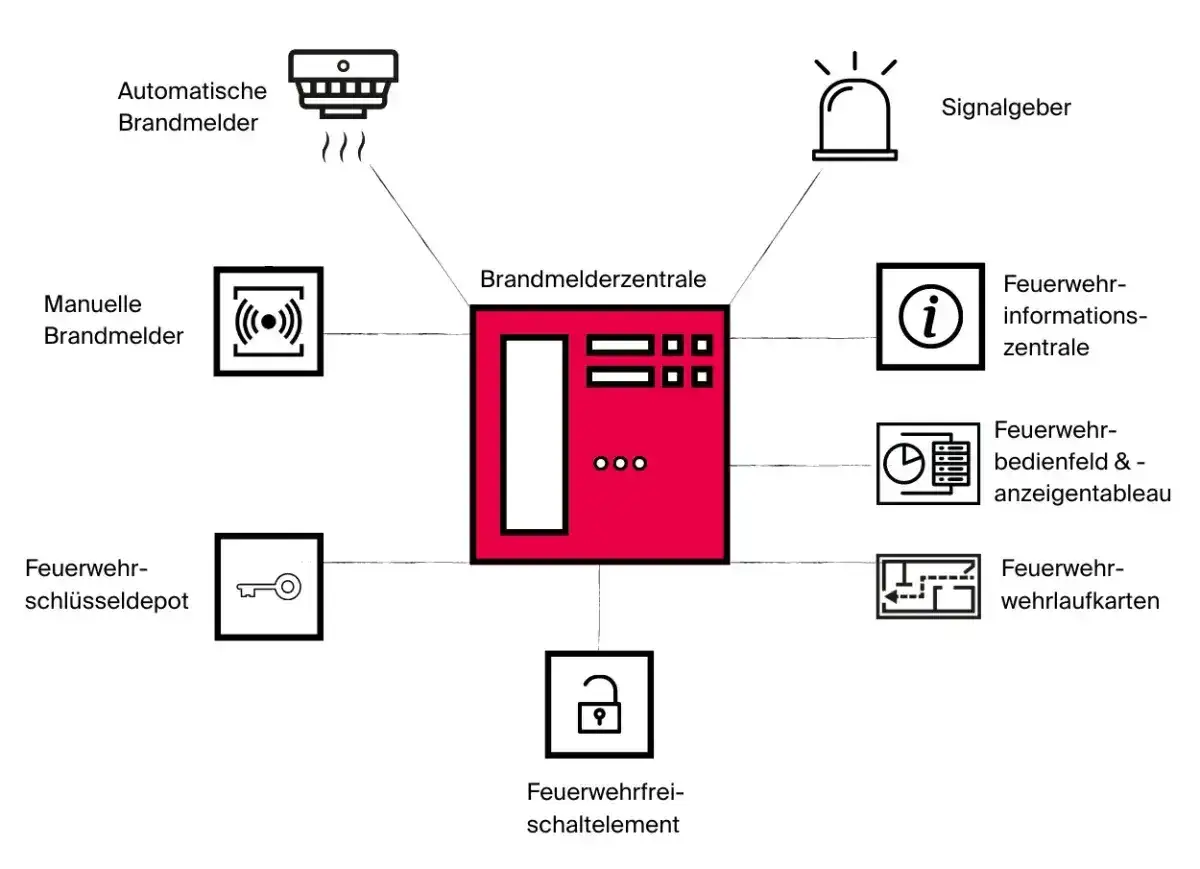

Diese Komponenten gehören zum technischen Aufbau
Die einzelnen Bauteile erfüllen unterschiedliche Aufgaben. Erst ihr abgestimmtes Zusammenspiel ergibt eine funktionsfähige Brandmeldeanlage. Die folgende Übersicht zeigt die wichtigsten Bestandteile und ihren praktischen Zweck.
| Komponente | Aufgabe | Worauf es ankommt |
|---|---|---|
| Brandmelderzentrale | Verarbeitet Meldungen, zeigt Zustände an und steuert Ausgänge. | Klare Bedienung, sichere Energieversorgung und passende Systemgröße. |
| Automatische Brandmelder | Erkennen Rauch, Wärme oder Flammen. | Melderart und Montageort müssen zur Brandgefahr passen. |
| Handfeuermelder | Ermöglichen die manuelle Auslösung eines Brandalarms. | Sichtbare, zugängliche und eindeutig gekennzeichnete Anordnung. |
| Alarmierungseinrichtungen | Warnen Personen akustisch, optisch oder per Sprache. | Ausreichende Wahrnehmbarkeit auch bei Lärm und in Nebenräumen. |
| Übertragungseinrichtung | Leitet Alarm- und Störungsmeldungen an eine Empfangsstelle weiter. | Überwachter Übertragungsweg und abgestimmte Aufschaltung. |
| Feuerwehrperipherie | Unterstützt die Feuerwehr bei Zugang, Anzeige und Bedienung. | Örtliche Anschlussbedingungen der zuständigen Feuerwehr. |
| Energieversorgung | Hält die Anlage auch bei Netzausfall funktionsfähig. | Überwachung von Netz, Akkus und Ladeeinrichtung. |
| Dokumentation | Zeigt Melder, Meldergruppen, Zugänge und Laufwege. | Aktualität nach jeder baulichen oder technischen Änderung. |
Die Brandmelderzentrale als Schaltstelle
Die BMZ ist das Herz der Anlage. Auf dem Display oder an Anzeigeelementen erscheinen unter anderem Brandmeldungen, Störungen, Abschaltungen und betroffene Meldergruppen. Moderne Zentralen arbeiten häufig adressierbar, sodass nicht nur ein Bereich, sondern der einzelne Melder identifiziert werden kann.
Bei konventionellen Systemen werden mehrere Melder zu einer Meldergruppe zusammengefasst. Das ist technisch einfacher und kann bei kleinen oder übersichtlichen Objekten sinnvoll sein. Adressierbare Systeme kosten meist mehr, liefern der Feuerwehr und dem Betreiber aber deutlich präzisere Informationen. Gerade in größeren Gebäuden spart diese Genauigkeit im Einsatz wertvolle Zeit.
Energieversorgung und überwachte Leitungen
Eine BMA darf nicht einfach ausfallen, nur weil die Netzversorgung unterbrochen ist. Deshalb gehören eine überwachte Ersatzstromversorgung, Akkumulatoren und eine Ladeeinrichtung zum System. Die konkrete Überbrückungszeit hängt von Anlage, Ausführung und geltenden Anforderungen ab und muss projektspezifisch nachgewiesen werden.
Auch Leitungen und Übertragungswege werden auf Unterbrechung oder Kurzschluss überwacht. Eine Störungsmeldung bedeutet zwar nicht automatisch Brandgefahr, sie darf aber nicht ignoriert werden. In der Praxis wird aus einer kleinen technischen Störung schnell ein echtes Sicherheitsproblem, wenn niemand für die Bearbeitung verantwortlich ist.
Welche Melder wo eingesetzt werden
Die Wahl des Melders richtet sich nach der möglichen Brandentwicklung und nach den Umgebungsbedingungen. Ein optischer Rauchmelder ist in einem ruhigen Büro oft passend, kann in einer staubigen Werkhalle jedoch regelmäßig Täuschungsalarme erzeugen. Genau hier passieren meiner Erfahrung nach die häufigsten Planungsfehler: Es wird vom Raumtyp ausgegangen, statt die tatsächliche Nutzung zu bewerten.
Rauchmelder
Optische Rauchmelder reagieren auf die Streuung von Licht durch Rauchpartikel. Sie eignen sich häufig für Büros, Flure, Hotels, Verkaufsräume und ähnliche Bereiche mit einer eher rauchreichen Brandentwicklung.
In Küchen, Werkstätten oder Bereichen mit Staub, Dampf und Abgasen können sie ungeeignet sein. Dort kommen je nach Risiko Wärmemelder, Mehrkriterienmelder oder spezielle Ansaugrauchmelder infrage.
Wärme- und Mehrkriterienmelder
Wärmemelder reagieren auf eine bestimmte Temperatur oder einen schnellen Temperaturanstieg. Sie sind dort interessant, wo Rauchmelder zu vielen Fehlalarmen führen würden, erkennen einen Schwelbrand aber unter Umständen später.
Mehrkriterienmelder verknüpfen beispielsweise Rauch- und Wärmesignale. Sie können die Täuschungssicherheit verbessern, sind aber kein Freibrief für beliebige Montageorte. Die Programmierung und die Bewertung der örtlichen Brandgefahren bleiben entscheidend.
Ansaugrauchmelder und Sonderlösungen
Bei einem Ansaugrauchmeldesystem wird Luft über ein Rohrleitungsnetz aus dem überwachten Bereich zur Auswerteeinheit geführt. Diese Lösung eignet sich beispielsweise für hohe Räume, Reinräume, Rechenzentren oder schwer zugängliche Bereiche. Der Vorteil liegt in der frühen Erkennung und der flexiblen Probenahme, der Nachteil in höherem Planungs-, Installations- und Wartungsaufwand.
Flammenmelder kommen dort infrage, wo mit schnell sichtbaren Flammen gerechnet wird, etwa bei bestimmten Flüssigkeiten oder Gasen. Sie reagieren jedoch empfindlich auf Sichtbehinderungen und müssen gegen störende Strahlungsquellen korrekt ausgelegt werden.
Handfeuermelder und Meldergruppen
Automatische Melder können ausfallen oder eine Situation zu spät erkennen. Deshalb ergänzen Handfeuermelder die automatische Überwachung. Sie geben Gebäudenutzern die Möglichkeit, einen Brand sofort zu melden, wenn sie Rauch oder Flammen wahrnehmen.
Die Zuordnung zu Meldergruppen muss für Betreiber und Einsatzkräfte verständlich sein. Eine Gruppe sollte nicht so groß oder unklar gebildet werden, dass die Suche nach dem ausgelösten Bereich unnötig lange dauert. Bei adressierbaren Anlagen ist die Lokalisierung meist genauer, trotzdem bleiben Kennzeichnung und Dokumentation unverzichtbar.
Wie Feuerwehr und Gebäudetechnik eingebunden werden
Eine Brandmeldeanlage erfüllt ihre Aufgabe nicht allein durch die interne Anzeige. In vielen Sonderbauten braucht die Feuerwehr schnelle Informationen zum Zugang, zum Alarmort und zu möglichen Gefahren. Dafür wird die Anlage mit Feuerwehrbedienfeld, Feuerwehranzeigetableau, Laufkarten und je nach Objekt mit einem Feuerwehrschlüsseldepot ergänzt.
Das Feuerwehranzeigetableau zeigt den Einsatzkräften wichtige Informationen wie Brandort, Meldergruppe oder Anlagenzustand. Am Feuerwehrbedienfeld können bestimmte festgelegte Bedienungen vorgenommen werden. Die genaue Ausführung richtet sich nach der Feuerwehr und deren technischen Anschlussbedingungen, die regional unterschiedlich sein können.
Feuerwehr-Laufkarten führen von der Brandmeldezentrale oder dem Anzeigetableau zum ausgelösten Melder. Sie müssen mit den tatsächlichen Grundrissen, Meldernummern, Zugängen und besonderen Gefahren übereinstimmen. Eine veraltete Karte ist nicht bloß ein Dokumentationsfehler, sondern kann die Orientierung im Einsatz erschweren.
Über die Gebäudetechnik können weitere Reaktionen ausgelöst werden. Dazu gehören etwa die Ansteuerung von Feststellanlagen, Rauchabzugsanlagen, Sprinklertechnik, Aufzügen oder Lüftungsanlagen. Ich halte dabei eine klare Priorisierung für wichtiger als möglichst viele automatische Funktionen. Jede Schnittstelle muss geprüft, dokumentiert und im Betrieb regelmäßig getestet werden.
Planung, Inbetriebnahme und Betrieb ohne gefährliche Lücken
Der Aufbau beginnt nicht mit dem Bohren der ersten Melder, sondern mit einer Schutzzieldefinition. Dabei wird festgelegt, ob Personen, Sachwerte, Betriebsabläufe oder die Feuerwehr besonders geschützt werden sollen und welche Gebäudebereiche überwacht werden müssen.
DIN 14675-1 beschreibt Regeln für Planung und Betrieb von Brandmeldeanlagen unter Berücksichtigung baurechtlicher und feuerwehrspezifischer Anforderungen. Ergänzend spielen DIN VDE 0833, die Normenreihe DIN EN 54, VdS 2095 sowie die örtlichen Anschlussbedingungen eine Rolle. VdS 2095 behandelt unter anderem Planung, Errichtung, Erweiterung, Änderung und Betrieb automatischer Brandmeldeanlagen.
Die wichtigsten Projektphasen
- Bestandsaufnahme von Nutzung, Brandgefahren, Raumaufteilung und besonderen Bereichen.
- Brandmelde- und Alarmierungskonzept mit Schutzzielen, Überwachungsumfang und Reaktionsabläufen.
- Projektierung von Melderarten, Meldergruppen, Leitungswegen und Schnittstellen.
- Montage und Programmierung durch qualifizierte Fachkräfte.
- Prüfung und Abnahme einschließlich Funktionstests, Dokumentation und gegebenenfalls Aufschaltung.
- Betrieb und Instandhaltung mit regelmäßigen Prüfungen, Wartungen und Unterweisungen.
Eine Fachfirma nach DIN 14675 ist besonders dann wichtig, wenn die Anlage bauordnungsrechtlich gefordert oder direkt bei der Feuerwehr aufgeschaltet wird. Ein gewöhnlicher Rauchwarnmelder für Wohnungen ist keine gleichwertige Brandmeldeanlage. VdS weist ebenfalls darauf hin, dass Rauchwarnmelder nach DIN EN 14604 nicht automatisch als BMA gelten.
Lesen Sie auch: RWA-Anlagen warten - so bleiben sie im Ernstfall bereit
Typische Fehler, die sich vermeiden lassen
- Melder werden nach optischer Symmetrie statt nach Brandrisiko platziert.
- Staub, Dampf, hohe Temperaturen oder Luftströmungen werden bei der Melderwahl unterschätzt.
- Umbauten verändern Räume, ohne Meldergruppen und Laufkarten anzupassen.
- Abschaltungen werden nicht sauber dokumentiert oder zu lange aufrechterhalten.
- Alarmierungsbereiche und technische Steuerungen werden nicht unter realistischen Bedingungen getestet.
- Das Personal kennt zwar den Signalton, aber nicht die konkrete Alarmorganisation.
Besonders kritisch sind längere Abschaltungen einzelner Bereiche. Wenn ein Melder wegen Bauarbeiten außer Betrieb ist, braucht es eine nachvollziehbare Ersatzmaßnahme und eine verantwortliche Person. Eine Anlage, die technisch vorhanden, aber dauerhaft teilweise abgeschaltet ist, vermittelt sonst eine Sicherheit, die sie nicht leisten kann.
Woran ich bei einer guten Anlage zuerst erkenne
Eine gute Brandmeldeanlage ist nicht einfach die mit den meisten Meldern oder der teuersten Zentrale. Entscheidend sind passende Detektion, eindeutige Alarmwege, zuverlässige Energieversorgung und aktuelle Dokumentation. Erst wenn diese vier Punkte zusammenpassen, entsteht ein System, das im Ernstfall nicht nur alarmiert, sondern Menschen und Einsatzkräfte sinnvoll unterstützt.
Für Betreiber lohnt sich deshalb ein kurzer Realitätscheck. Sind alle Melder nach Umbauten noch richtig zugeordnet? Werden Störungen sofort bearbeitet? Kennen Beschäftigte den Alarmplan? Und findet die Feuerwehr am Zugang tatsächlich die Informationen, die sie auf den Laufkarten erwartet?
Wer diese Fragen regelmäßig beantwortet und Änderungen fachgerecht einpflegt, verbessert die Wirksamkeit der Anlage oft stärker als durch einzelne technische Nachrüstungen. Brandschutztechnik ist am zuverlässigsten, wenn Technik, Organisation und menschliches Handeln als ein gemeinsames System geplant werden.
