Ein Brand in einem Gebäude breitet sich nicht nur über Türen und Treppenhäuser aus. Auch Lüftungskanäle können Feuer und Rauch in andere Räume führen. Eine Brandschutzklappe unterbricht diesen Weg automatisch. Ich zeige, wie sie im Normalbetrieb und im Brandfall arbeitet, welche Auslöser und Bauarten es gibt und warum Einbau, Überwachung und Wartung genauso wichtig sind wie die Klappe selbst.
Die wichtigsten Punkte zur Funktion von Brandschutzklappen
- Im Normalbetrieb geöffnet: Die Klappe lässt Zu- und Abluft durch die Lüftungsanlage strömen.
- Im Brandfall geschlossen: Sie verschließt den Lüftungsquerschnitt und begrenzt die Übertragung von Feuer und Rauch.
- Auslösung über Temperatur oder Rauch: Je nach System arbeitet ein Schmelzlot, ein Stellmotor, ein Rauchmelder oder eine Kombination.
- Feuerwiderstand ist entscheidend: Klassifizierungen wie EI 30, EI 60 oder EI 90 geben die geprüfte Widerstandsdauer an.
- Wartung bleibt Pflicht: Eine verschmutzte, blockierte oder falsch eingebaute Klappe kann im Ernstfall versagen.
Wie eine Brandschutzklappe im Gebäude arbeitet
Eine Brandschutzklappe sitzt dort, wo eine Lüftungsleitung eine feuerwiderstandsfähige Wand oder Decke durchdringt. Im Alltag steht ihr Absperrelement offen, damit die geplante Luftmenge durch den Kanal gelangt. Entsteht in einem Brandabschnitt ein Feuer, schließt die Klappe und bildet eine Barriere innerhalb der Lüftungsleitung.
Das Ziel ist nicht, den Brand zu löschen. Die Klappe soll verhindern, dass sich Flammen, heiße Brandgase und Rauch über die Lüftungsanlage in weitere Brandabschnitte ausbreiten. Entscheidend ist dabei das Zusammenspiel aus Klappenblatt, Gehäuse, Dichtungen und umgebendem Wand- oder Deckenaufbau. Ein einzelnes Bauteil kann die Schutzwirkung nicht ersetzen.
Bei einer geschlossenen Klappe entsteht im Kanal ein thermisch und brandschutztechnisch geschützter Abschluss. Je nach Ausführung muss sie dabei nicht nur Feuer widerstehen, sondern auch den Durchtritt von Rauch begrenzen. Genau deshalb sollte man die Bezeichnung und Klassifizierung einer Klappe nicht mit einer gewöhnlichen Lüftungsklappe verwechseln.
Was löst den Schließvorgang aus
Thermische Auslösung mit Schmelzlot
Bei klassischen Ausführungen hält ein Schmelzlot das Klappenblatt in geöffneter Stellung. Steigt die Temperatur im Bereich der Auslöseeinrichtung über den vorgesehenen Grenzwert, schmilzt das Lot. Eine vorgespannte Feder bewegt das Klappenblatt anschließend in die geschlossene Stellung.
Ein häufig verwendeter Nennwert liegt bei etwa 72 °C. Dieser Wert ist jedoch kein allgemeingültiger Standard für jede Klappe. Maßgeblich sind immer die konkrete Bauart, die Herstellerangaben und der zugrunde liegende Verwendbarkeits- oder Leistungsnachweis.
Motorische Auslösung und Gebäudeleittechnik
Moderne Brandschutzklappen besitzen oft einen elektrischen Stellmotor mit Rückmeldung. Dieser kann die Klappe öffnen, schließen und die jeweilige Stellung an eine Brandmeldeanlage oder Gebäudeautomation melden. Bei einer Brandmeldung lässt sich der Schließvorgang dadurch gezielt und schnell einleiten.
Das ist besonders in größeren Gebäuden sinnvoll. Die Steuerung kann zusätzlich Ventilatoren abschalten, Meldungen an die Leitstelle übertragen oder anzeigen, welche Klappe ausgelöst hat. In der Praxis sehe ich hier einen großen Vorteil, weil eine reine Sichtkontrolle im Technikraum nicht genügt, wenn niemand weiß, ob die Klappe tatsächlich geschlossen ist.
Rauchauslösung als Ergänzung
In bestimmten Anlagen wird die Brandschutzklappe durch eine Rauchauslöseeinrichtung angesteuert. Damit kann die Reaktion bereits beim Erkennen von Rauch erfolgen, bevor die Temperatur am Schmelzlot erreicht ist. Welche Kombination erforderlich ist, hängt vom Brandschutzkonzept, der Nutzung des Gebäudes und dem eingesetzten Produkt ab.
Eine reine Rauchschutzklappe erfüllt dabei nicht automatisch dieselbe Aufgabe. Das Deutsche Institut für Bautechnik weist ausdrücklich darauf hin, dass Rauchschutzklappen nicht feuerwiderstandsfähig sind und die Funktion einer Brandschutzklappe nicht übernehmen können.
Welche Bauarten und Klassifizierungen wichtig sind
Brandschutzklappen gibt es in runder und rechteckiger Bauform. Runde Modelle werden häufig in runden Wickelfalzleitungen eingesetzt, während rechteckige Varianten zu größeren Kanalquerschnitten passen. Für die Funktion ist die Form allein aber nicht entscheidend. Wichtig sind die geprüfte Einbausituation, der Leitungsanschluss und die Kombination mit dem jeweiligen Bauteil.
| Merkmal | Bedeutung für die Praxis |
|---|---|
| EI 30, EI 60, EI 90 | Geprüfte Feuerwiderstandsdauer in Minuten unter den festgelegten Prüfbedingungen |
| E | Raumabschluss gegen Flammen und heiße Gase |
| I | Begrenzung der Temperaturerhöhung auf der brandabgewandten Seite |
| S | Zusätzliche Anforderung an die Rauchdichtheit |
| Motorantrieb | Automatisierte Betätigung und meist elektrische Stellungsüberwachung |
Die Klassifizierung nach EN 13501-3 basiert auf Feuerwiderstandsprüfungen, unter anderem nach EN 1366-2. Für viele europäisch geregelte Brandschutzklappen ist außerdem die Produktnorm EN 15650 relevant. Eine höhere Zahl bedeutet nicht automatisch, dass die Klappe in jeder Wand und jeder Einbaulage verwendet werden darf.
Genau hier passieren häufig Fehler. Eine Klappe der Klasse EI 90 verliert ihren praktischen Wert, wenn sie in eine ungeeignete Wand eingebaut, falsch befestigt oder mit einem nicht geprüften Kanal verbunden wird. Der Nachweis gilt immer für die vorgesehene Konstruktion und nicht für beliebige Kombinationen auf der Baustelle.
Warum der Einbau über die Schutzwirkung entscheidet
Die Brandschutzklappe muss so eingebaut werden, dass die Feuerwiderstandsfähigkeit der durchdrungenen Wand oder Decke erhalten bleibt. Dazu gehören unter anderem die passende Öffnungsgröße, die richtige Befestigung, geeignete Abschottungen und die korrekte Lage des Klappengehäuses.
Auch Revisionsöffnungen spielen eine wichtige Rolle. Ohne ausreichenden Zugang lässt sich das Klappenblatt später nicht zuverlässig prüfen oder reinigen. Ich halte eine schwer zugängliche Klappe deshalb für einen Planungsfehler, selbst wenn die Erstmontage formal korrekt aussieht.
Die baurechtlichen Anforderungen ergeben sich in Deutschland aus den jeweiligen Landesvorschriften. Die Muster-Lüftungsanlagen-Richtlinie dient als wichtige technische Orientierung, wird aber erst durch die Umsetzung im jeweiligen Bundesland rechtlich relevant. Zusätzlich zählen der Brandschutznachweis, die Montageanleitung und der konkrete Verwendbarkeitsnachweis des Herstellers.
- Die Klappe muss für den vorgesehenen Wand- oder Deckentyp geeignet sein.
- Die Leitungsführung und Befestigung müssen der geprüften Ausführung entsprechen.
- Der Zugang für Inspektion und Wartung muss dauerhaft frei bleiben.
- Bei motorischen Klappen müssen Stromversorgung, Steuerung und Rückmeldung funktionieren.
- Nach der Montage sollte die ordnungsgemäße Funktion dokumentiert werden.
Was bei Prüfung und Wartung kontrolliert wird

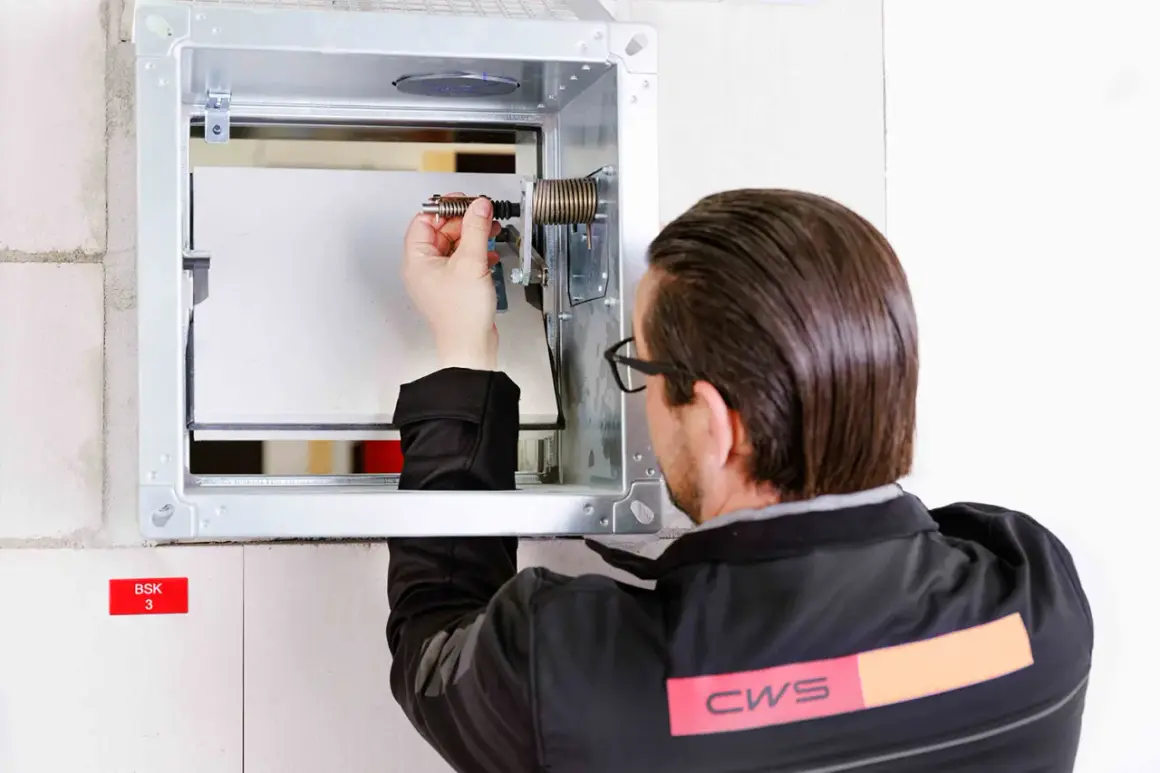

Eine Brandschutzklappe ist kein Bauteil, das man nach dem Einbau vergessen kann. Bei der Funktionsprüfung wird unter anderem kontrolliert, ob sich das Klappenblatt vollständig bewegt, ob die Endlagen erkannt werden und ob die Auslösung beziehungsweise Rückstellung funktioniert.
Ebenso wichtig sind Verschmutzung, Korrosion, Beschädigungen und Fremdkörper im Gehäuse. Staubablagerungen oder nachträglich verlegte Kabel können die Bewegung behindern. Bei motorischen Systemen kommen die Kontrolle des Antriebs, der elektrischen Anschlüsse und der Meldungen an die Gebäudeleittechnik hinzu.
Eine gesetzlich immer gleiche Prüffrist für jedes Gebäude gibt es nicht. Entscheidend sind die Landesregelungen, die Nutzung, das Brandschutzkonzept, die Herstellerangaben und gegebenenfalls weitere Betreiberpflichten. In vielen Anlagen wird eine regelmäßige, oft jährliche Kontrolle organisiert, doch der konkrete Prüfplan muss zur Anlage passen.
Lesen Sie auch: Technischer Brandschutz im Überblick - was wirklich zählt
Typische Fehler mit ernsten Folgen
- Die Klappe ist durch Baustoffreste oder Staub mechanisch blockiert.
- Eine Revisionsöffnung wurde zugemauert oder ist durch Einbauten nicht mehr erreichbar.
- Der Stellmotor erhält keinen Strom oder meldet die Endlage falsch.
- Die Klappe wurde nach einer Auslösung nicht fachgerecht zurückgesetzt.
- Ein nachträglicher Umbau entspricht nicht mehr dem geprüften Einbau.
- Eine Rauchschutzklappe wird fälschlich als vollwertiger Ersatz für eine Brandschutzklappe betrachtet.
Bei älteren Anlagen ist außerdem Vorsicht geboten. Bestimmte historische Brandschutzklappen können asbesthaltige Bauteile enthalten. Dann darf die Prüfung nicht einfach wie bei einer modernen Klappe erfolgen. Vor dem Öffnen oder Bearbeiten muss der Zustand fachkundig bewertet werden.
Brandschutzklappe und Rauchschutzklappe richtig unterscheiden
Beide Bauteile sperren Luftleitungen ab, verfolgen aber nicht exakt dasselbe Schutzziel. Die Brandschutzklappe ist für den Widerstand gegen Feuer und Brandgase ausgelegt. Die Rauchschutzklappe reagiert auf Rauch und soll dessen Ausbreitung über die Lüftungsleitung begrenzen, besitzt aber nicht automatisch die notwendige Feuerwiderstandsfähigkeit.
| Bauteil | Hauptaufgabe | Typischer Auslöser |
|---|---|---|
| Brandschutzklappe | Feuer- und gegebenenfalls Rauchübertragung zwischen Brandabschnitten begrenzen | Temperatur, Stellmotor, Brandmeldeanlage oder Kombination |
| Rauchschutzklappe | Ausbreitung von Rauch über Luftleitungen verhindern | Rauchauslöseeinrichtung oder Rauchmelder |
Welche Lösung erforderlich ist, lässt sich nicht allein anhand des Kanalquerschnitts entscheiden. Ausschlaggebend sind die Nutzung des Gebäudes, die Brandabschnitte, die Lüftungsführung und das genehmigte Brandschutzkonzept. Eine pauschale Nachrüstung mit irgendeiner Klappe ist daher keine belastbare Lösung.
Der praktische Blick auf die sichere Funktion
Wenn ich eine Lüftungsanlage bewerte, achte ich zuerst auf drei Dinge. Schließt die Klappe vollständig? Ist der Einbau noch so vorhanden, wie er nachgewiesen wurde? Und kann der Betreiber die Prüfung, Wartung und Auslösung nachvollziehbar dokumentieren?
Für Eigentümer und Betreiber bedeutet das, die Klappen in das technische Anlagenbuch und in den Prüfplan des Gebäudes aufzunehmen. Bei Umbauten müssen Fachplaner und Fachunternehmen prüfen, ob Leitungen, Decken, Wände oder Steuerungen die ursprüngliche Ausführung verändern. Besonders bei älteren Gebäuden ist eine Bestandsaufnahme oft sinnvoller als ein unkoordiniertes Austauschen einzelner Komponenten.
Die wichtigste Erkenntnis bleibt einfach. Eine Brandschutzklappe schützt nur dann zuverlässig, wenn Produkt, Einbau, Auslösung, Wartung und Dokumentation zusammenpassen. Wer diese fünf Punkte im Blick behält, reduziert das Risiko, dass eine unscheinbare Öffnung in der Lüftungsanlage im Brandfall zur gefährlichen Verbindung zwischen mehreren Brandabschnitten wird.
