Wenn in einem Lager, Büro oder Treppenhaus ein Feuer entsteht, zählt jede Minute. Ich erkläre, wie eine Sprinkleranlage den Brand erkennt, warum meistens nur einzelne Sprinklerköpfe öffnen und welche Rolle Wasserquelle, Pumpen, Alarmierung und Wartung spielen. Außerdem zeige ich, wo die Technik an ihre Grenzen kommt und worauf Betreiber in Deutschland achten sollten.
Die wichtigsten Fakten zur Funktion einer Sprinkleranlage
- Hitze statt Rauch löst den einzelnen Sprinklerkopf aus.
- Im Normalfall öffnet sich nur der Sprinkler am Brandherd.
- Das Wasser wird über ein ständig unter Druck stehendes Rohrnetz zugeführt.
- Ein ausgelöster Sprinkler aktiviert meist zusätzlich Alarm und Feuerwehrweiterleitung.
- Die Schutzwirkung hängt stark von Planung, Wasserzufuhr und Wartung ab.
Was eine Sprinkleranlage im Brandfall tatsächlich leistet
Eine Sprinkleranlage ist eine stationäre Wasserlöschanlage. Sie soll einen Brand in der frühen Phase unter Kontrolle halten, seine Ausbreitung bremsen und die Zeit bis zum Eintreffen der Feuerwehr überbrücken. Sie ersetzt den Feuerwehreinsatz nicht, kann aber verhindern, dass aus einem kleinen Entstehungsbrand ein Vollbrand wird.
Der häufigste Irrtum betrifft die Auslösung. Bei einer klassischen Nassanlage öffnen sich nicht alle Sprinkler gleichzeitig. Aktiviert wird normalerweise nur der Kopf, der durch die aufsteigende Hitze direkt am Brandherd thermisch belastet wird. Dadurch bleibt der Wasserschaden in vielen Fällen deutlich begrenzter, als es Darstellungen in Filmen vermuten lassen.
Ein Sprinklerkopf reagiert außerdem nicht auf Rauch. Die Auslösung erfolgt, wenn die Temperatur am Auslöseelement den vorgesehenen Wert erreicht. Genau deshalb kann ein rauchender Gegenstand zunächst einen Rauchmelder auslösen, ohne dass bereits Wasser aus dem Sprinkler austritt.
So läuft die Auslösung Schritt für Schritt ab

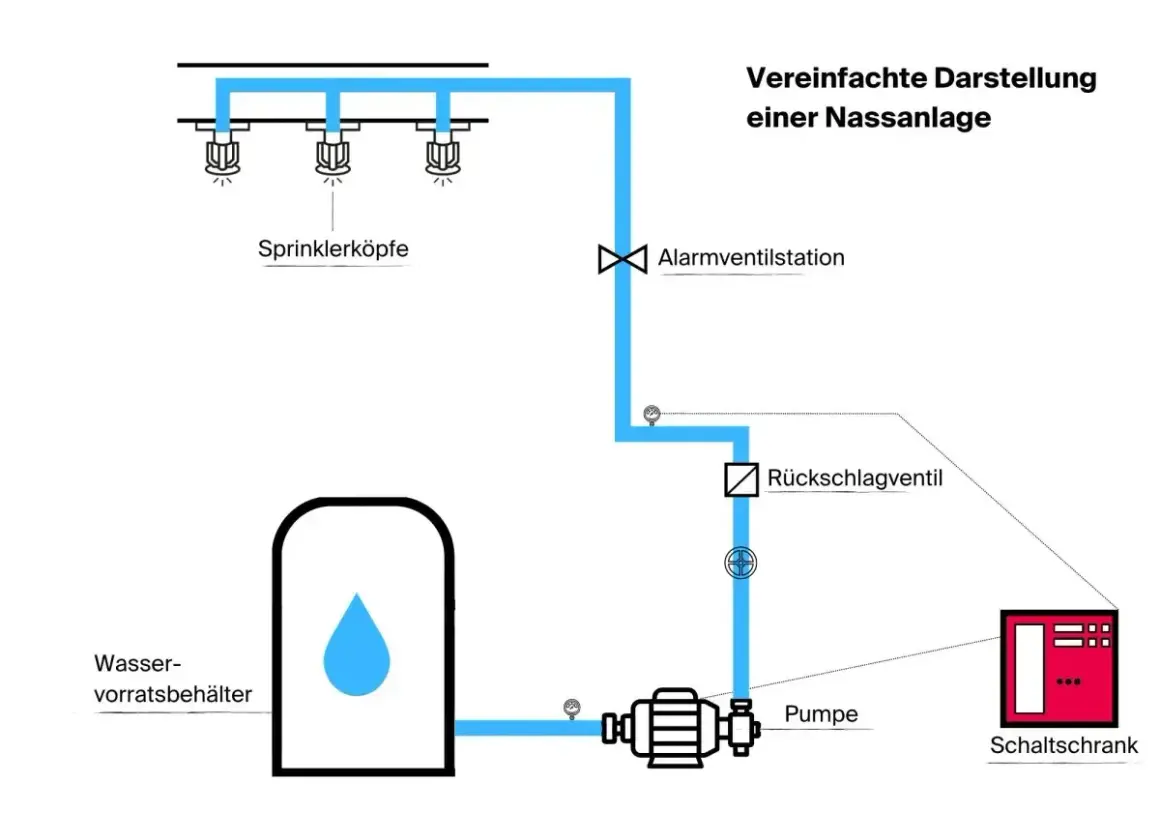

Die Funktionsweise lässt sich an einer üblichen Nasssprinkleranlage gut nachvollziehen. Die Löschleitungen sind dabei dauerhaft mit Wasser gefüllt und stehen unter Druck.

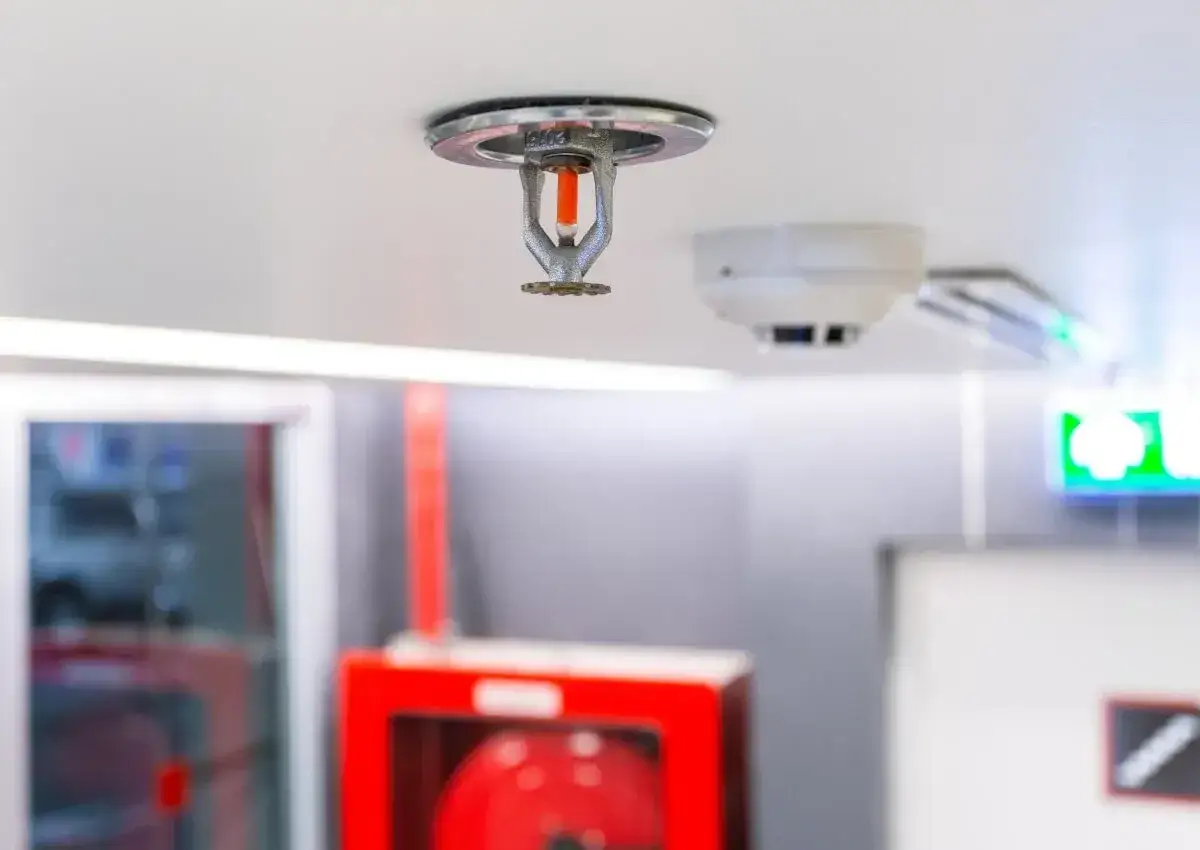

- Ein Brand erwärmt die Raumluft. Die heiße Luft steigt nach oben und sammelt sich unter der Decke, wo die Sprinklerköpfe montiert sind.
- Das Auslöseelement erreicht seine Nenntemperatur. Meist handelt es sich um ein kleines, mit Flüssigkeit gefülltes Glasfass. Bei anderen Bauformen schmilzt ein Schmelzlot.
- Der Sprinklerkopf öffnet sich. Das Glasfass zerplatzt oder die Sicherung gibt den Verschluss frei. Der Wasserdurchgang ist nun geöffnet.
- Das Wasser tritt unter Druck aus. Der sogenannte Deflektor verteilt den Wasserstrahl über die vorgesehene Fläche und kühlt den Brandbereich.
- Die Anlage meldet die Auslösung. Der Wasserfluss aktiviert ein Alarmventil und meist einen Druckschalter. Je nach Ausführung ertönt ein örtlicher Alarm oder die Meldung wird an eine Brandmeldeanlage beziehungsweise eine hilfeleistende Stelle weitergegeben.
Die Auslösetemperatur wird passend zur Umgebung gewählt. Die farbliche Kennzeichnung des Glasfasses gibt Hinweise auf diesen Temperaturbereich. Ein Sprinkler in einem normal temperierten Büro braucht daher eine andere Auslegung als ein Kopf in einer heißen Produktionsumgebung.
Ich finde gerade diese Kombination besonders sinnvoll. Der Sprinkler wartet nicht auf eine komplexe elektronische Entscheidung, sondern reagiert direkt dort, wo die Brandhitze entsteht. Gleichzeitig sorgt die überwachte Wasserströmung dafür, dass der Vorgang nicht unbemerkt bleibt.
Diese Bauteile müssen zusammenspielen
Ein einzelner Sprinklerkopf ist nur das sichtbare Ende eines größeren Systems. Erst das Zusammenspiel von Wasserversorgung, Rohrnetz, Alarmventil und Sprinklern macht die Anlage einsatzbereit.
| Bauteil | Aufgabe | Worauf es ankommt |
|---|---|---|
| Wasserversorgung | Stellt die notwendige Wassermenge und den Druck bereit. | Sie muss zur Brandgefahr und zur berechneten Wirkfläche passen. |
| Pumpe und Druckhaltung | Halten den Betriebsdruck und liefern bei Bedarf zusätzlichen Förderdruck. | Eine Druckhaltepumpe gleicht kleine Druckverluste aus; die Hauptpumpe übernimmt die Löschwasserversorgung. |
| Rohrnetz | Führt das Wasser zu den einzelnen Sprinklerköpfen. | Rohrdurchmesser, Leitungsführung und hydraulische Berechnung müssen zusammenpassen. |
| Sprinklerkopf | Öffnet bei Hitze und verteilt das Löschwasser. | Typ, Temperaturbereich, Montagehöhe und Sprühbild müssen zum Raum passen. |
| Alarmventilstation | Überwacht den Wasserfluss und steuert die Alarmmeldung. | Absperrungen müssen überwacht und jederzeit zugänglich sein. |
Die Wasserquelle kann je nach Gebäude aus einem ausreichend leistungsfähigen öffentlichen Netz, einem Vorratsbehälter oder einer Kombination aus Behälter und Pumpen bestehen. Ob diese Versorgung genügt, entscheidet keine Faustformel. Maßgeblich sind unter anderem Gebäudenutzung, Brandlast, Lagerhöhe, Raumgeometrie und Sprinklertyp.
Welche Arten von Sprinkleranlagen es gibt
Die Nassanlage ist in beheizten Gebäuden besonders verbreitet. Für andere Umgebungen gibt es Varianten, die das Rohrnetz anders betreiben. Der Unterschied ist wichtig, weil sich dadurch Reaktionszeit, Frostsicherheit und technische Anforderungen verändern.
| Anlagentyp | Funktionsprinzip | Typische Anwendung |
|---|---|---|
| Nassanlage | Die Leitungen sind ständig mit Wasser gefüllt. Öffnet ein Sprinkler, tritt sofort Wasser aus. | Büros, Verkaufsstätten, Parkhäuser und beheizte Lager |
| Trockenanlage | Die Leitungen enthalten Druckluft oder Stickstoff. Erst nach dem Öffnen eines Sprinklers wird die Wasserzufuhr freigegeben. | Unbeheizte Bereiche, Tiefkühlzonen und frostgefährdete Räume |
| Vorgesteuerte Anlage | Eine zusätzliche Branderkennung gibt die Wasserzufuhr frei. Je nach Konzept muss zusätzlich ein Sprinkler thermisch öffnen. | Räume mit besonders hohem Risiko für Wasserschäden, etwa bestimmte Technik- oder Archivbereiche |
| Sprühflutanlage | Die offenen Düsen geben bei Auslösung gleichzeitig Wasser über einen festgelegten Bereich ab. | Bereiche mit sehr schneller Brandausbreitung und speziellen industriellen Risiken |
Eine Trockenanlage ist nicht einfach eine Nassanlage mit weniger Wasser. Das zusätzliche Ventil, die Druckluft und die verzögerte Wasserfüllung verlangen eine andere Planung. Bei einer Sprühflutanlage wiederum öffnen nicht einzelne thermische Sprinklerköpfe nacheinander, sondern ein ganzer Löschbereich kann gemeinsam beaufschlagt werden.
Warum Planung und Wartung über die Wirkung entscheiden
Eine Sprinkleranlage funktioniert nur dann zuverlässig, wenn sie für die konkrete Nutzung ausgelegt wurde. Ein Büro, ein Hochregallager und eine Tiefgarage stellen völlig unterschiedliche Anforderungen. Entscheidend sind unter anderem Brandgefahrenklasse, Lagergut, Deckenhöhe und mögliche Hindernisse im Sprühbereich.
In Deutschland dienen vor allem DIN EN 12845 und die Richtlinien VdS CEA 4001 als wichtige Grundlagen für Planung, Einbau und Instandhaltung. Welche Anforderungen tatsächlich gelten, kann zusätzlich von Baugenehmigung, Sonderbauvorschriften, Sachversicherer und Nutzung des Gebäudes abhängen.
In der Praxis werden die Sprinklerköpfe häufig unterschätzt. Abgehängte Decken, Leuchten, Lüftungskanäle oder nachträglich eingebaute Regale können das Wasserbild verändern. Ich halte deshalb regelmäßige Sichtkontrollen für besonders wichtig, weil ein scheinbar kleiner Umbau die ursprünglich berechnete Schutzwirkung beeinträchtigen kann.
Zur Instandhaltung gehören je nach Anlagenkonzept unter anderem Prüfungen von Alarmventilen, Pumpen, Druckverhältnissen, Armaturen, Behältern und Sprinklerköpfen. Geschlossene Absperrventile, blockierte Sprinkler oder eine abgeschaltete Pumpe sind keine Kleinigkeiten, sondern können die Löschanlage im Ernstfall unwirksam machen.
Was eine Sprinkleranlage nicht kann
Auch eine gut geplante Anlage löscht nicht jeden Brand vollständig. Sie ist vor allem darauf ausgelegt, die Brandentwicklung zu begrenzen. Bei bestimmten Stoffen, sehr schnellen Brandausbreitungen oder ungünstigen Lagerbedingungen kann zusätzlich ein anderes Löschsystem erforderlich sein.
Wasser ist außerdem nicht für jede Brandklasse geeignet. Bei spannungsführenden elektrischen Anlagen, bestimmten Metallbränden oder Stoffen, die gefährlich mit Wasser reagieren, muss die Löschstrategie gesondert geprüft werden. Eine Sprinkleranlage darf deshalb nie als alleinige Antwort auf jede denkbare Brandgefahr betrachtet werden.
Häufige Fehler entstehen durch nachträgliche Veränderungen am Gebäude. Werden Sprinklerköpfe verkleidet, zugestellt, überstrichen oder durch Einbauten abgeschirmt, kann das Wasser den Brandherd zu spät oder nicht ausreichend erreichen. Ebenso problematisch ist die Annahme, eine normale Trinkwasserleitung könne automatisch die nötige Löschwassermenge liefern.
Die entscheidende Prüfung beginnt nicht erst im Brandfall
Wer beurteilen möchte, ob eine Sprinkleranlage zuverlässig arbeitet, sollte nicht nur auf die Anzahl der sichtbaren Köpfe achten. Wichtiger sind die passende Auslegung, eine gesicherte Wasserversorgung, überwachte Armaturen und dokumentierte Prüfungen.
Meine praktische Faustregel lautet deshalb, drei Dinge gemeinsam zu betrachten. Der Sprinkler muss thermisch passend auslösen, das Rohrnetz muss ausreichend Wasser zuführen und die Anlage muss die Auslösung zuverlässig melden. Fehlt einer dieser Punkte, bleibt von der technischen Idee im Ernstfall zu wenig übrig.
Eine Sprinkleranlage erkennt einen Brand also nicht zentral über Rauch, sondern reagiert in der Regel lokal auf die Hitze am einzelnen Sprinklerkopf. Sie öffnet gezielt, verteilt Wasser über den Brandbereich und meldet den Wasserfluss. Genau diese frühe, begrenzte Reaktion macht sie zu einem wichtigen Bestandteil der Brandschutztechnik, vorausgesetzt, Planung und Wartung werden genauso ernst genommen wie der Einbau.
