Die wichtigsten Fakten zur sicheren Entrauchung auf einen Blick
- RWA bedeutet Rauch- und Wärmeabzugsanlage und ist ein Bestandteil des anlagentechnischen Brandschutzes.
- Natürliche Systeme arbeiten mit Dach- oder Fassadenöffnungen, maschinelle Anlagen mit Ventilatoren.
- Die Anlage ersetzt weder Brandmelder noch Sprinkler und macht einen Fluchtweg nicht automatisch rauchfrei.
- Eine jährliche Wartung durch eine qualifizierte Fachfirma ist im Regelfall erforderlich.
- Die Kosten liegen je nach Größe und Komplexität häufig zwischen 150 und 1.800 Euro pro Jahr für die Wartung.
Was eine RWA-Anlage im Brandfall leisten soll
Eine Rauch- und Wärmeabzugsanlage öffnet im Brandfall definierte Abzugsflächen oder schaltet Ventilatoren ein. Dadurch können Rauch, Wärme und Brandgase aus einem Gebäudeabschnitt abgeführt werden. Frische Zuluft strömt über dafür vorgesehene Öffnungen nach und unterstützt die Bildung einer rauchärmeren Schicht im unteren Bereich.
Das wichtigste Ziel ist nicht, den gesamten Raum sofort rauchfrei zu machen. Die Anlage soll die Rauchausbreitung begrenzen, die Sicht in Rettungswegen verbessern und die thermische Belastung von Bauteilen reduzieren. Für Einsatzkräfte entsteht dadurch ein besseres Arbeitsumfeld, wobei die Feuerwehr natürlich weiterhin von den konkreten Brandbedingungen abhängig bleibt.
Ich halte eine Unterscheidung für besonders wichtig. Eine RWA ist keine gewöhnliche Lüftung und auch kein großer Rauchmelder. Sie arbeitet nach einem festgelegten Brandschutzkonzept und muss genau zu Raumgeometrie, Nutzung, Brandlasten und vorhandenen Rettungswegen passen.

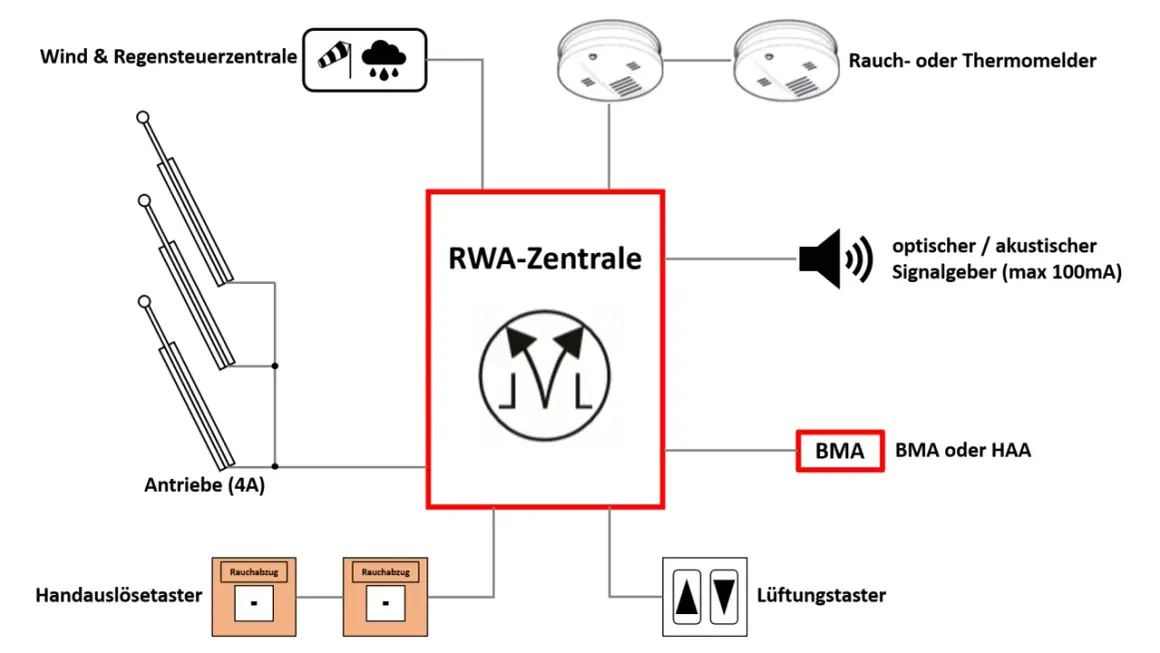

Typischer Ablauf bei einer Auslösung
- Ein Rauch- oder Wärmemelder, eine Brandmeldeanlage oder ein manueller Druckknopf gibt den Auslöseimpuls.
- Die Steuerung aktiviert die Abzugsgeräte und gegebenenfalls die Zuluftöffnungen.
- Dachklappen, Lichtkuppeln, Lamellenfenster oder Entrauchungsventilatoren gehen in die vorgesehene Betriebsstellung.
- Die Anlage führt Rauch und Wärme aus dem betroffenen Rauchabschnitt ab.

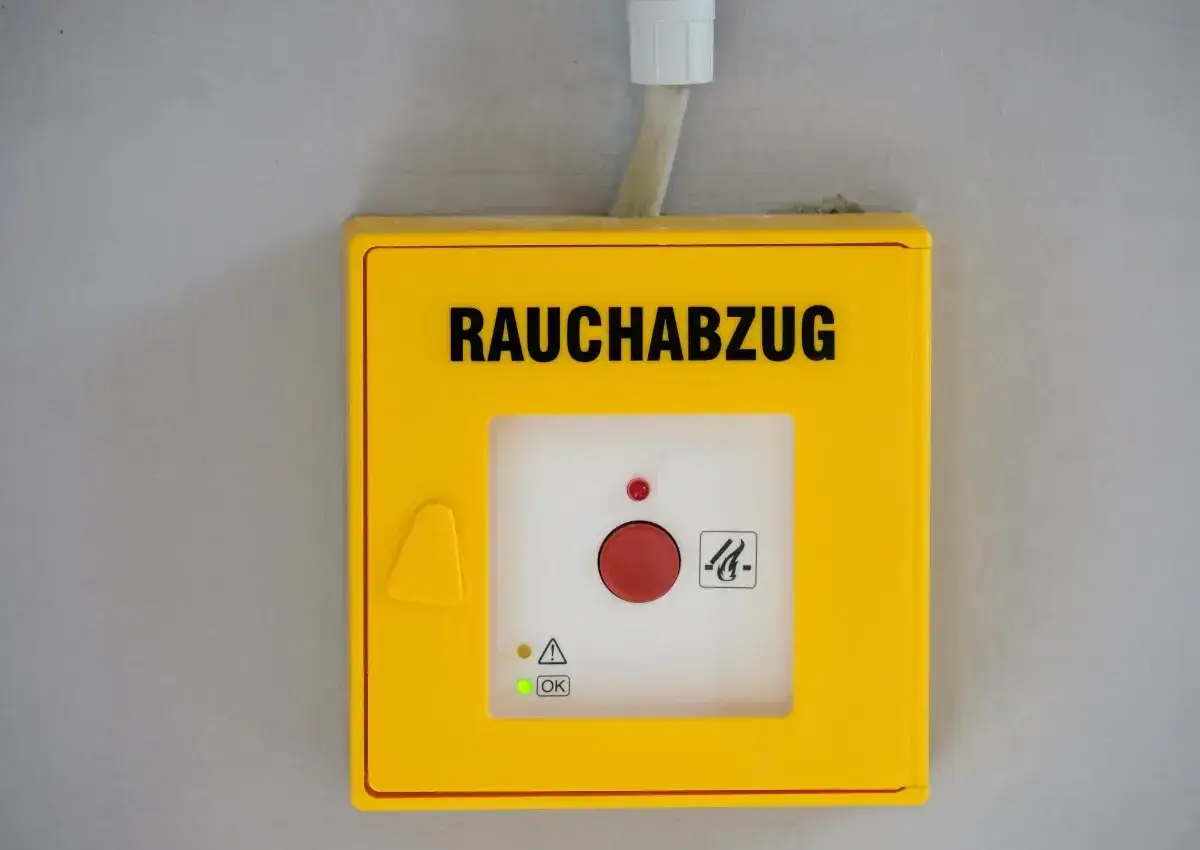

Eine manuelle Auslösung muss an gut zugänglichen Stellen möglich sein. Die Feuerwehr kann die Anlage je nach Ausführung über Bedienstellen kontrollieren, zurücksetzen oder in einen sicheren Betriebszustand bringen. Die Auslösung darf nicht durch abgestellte Gegenstände, verschlossene Räume oder fehlende Einweisung behindert werden.
Natürliche und maschinelle Systeme im direkten Vergleich
Bei der Auswahl geht es nicht einfach um die Frage, welches System technisch moderner ist. Entscheidend ist, welches Schutzziel im jeweiligen Gebäude erreicht werden muss. In einer hohen Lagerhalle kann der natürliche Auftrieb ausreichen, während eine Tiefgarage oder ein innenliegender Gebäudeteil oft eine maschinelle Entrauchung benötigt.
| System | Funktionsweise | Typische Einsatzbereiche | Wichtige Grenzen |
|---|---|---|---|
| Natürliche RWA | Rauch und Wärme steigen durch Klappen, Lichtkuppeln oder Fenster nach oben. | Industriehallen, Atrien, Treppenräume und eingeschossige Gebäude | Abhängig von Gebäudehöhe, Wind, Zuluft und freier Abzugsfläche |
| Maschinelle RWA | Ventilatoren saugen Rauch über Kanäle oder Absaugstellen ab. | Tiefgaragen, innenliegende Bereiche, mehrgeschossige Gebäude | Benötigt gesicherte Energieversorgung und regelmäßige Funktionsprüfungen |
| Rauchschutz-Druckanlage | Überdruck hält Rauch aus einem geschützten Bereich fern. | Sicherheitstreppenräume und besonders geschützte Fluchtwege | Erfordert präzise Druckregelung und abgestimmte Tür- und Zuluftkonzepte |
Natürliche Anlagen wirken auf den ersten Blick einfacher, sind aber keineswegs automatisch unkompliziert. Winddruck, Schnee, Verschmutzung und falsch angeordnete Zuluftöffnungen können die Wirkung deutlich beeinflussen. Bei maschinellen Anlagen kommen Ventilatorleistung, Kanalführung, Druckverluste und die Funktion der Energieversorgung hinzu.
In der Praxis werden häufig mehrere Komponenten kombiniert. Rauchschürzen teilen große Hallen in Rauchabschnitte, Entrauchungsklappen steuern einzelne Bereiche und automatische Zuluftöffnungen verhindern, dass die Abluftleistung durch fehlende Nachströmung zusammenbricht. Die Gesamtwirkung entsteht aus dem Zusammenspiel aller Bauteile, nicht aus einer einzelnen Dachklappe oder einem Ventilator.
Welche Regeln bei Planung und Einbau zählen
In Deutschland richtet sich die Auslegung nicht nach einer einzigen pauschalen Vorschrift. Maßgeblich sind unter anderem die jeweilige Landesbauordnung, Sonderbauvorschriften, das Brandschutzkonzept, die Genehmigung und die Nutzung des Gebäudes. Für die technische Planung werden vor allem die Normenreihen DIN 18232 und DIN EN 12101 herangezogen.
Für natürliche Rauchabzugsanlagen ist insbesondere DIN 18232-2 relevant. Maschinelle Rauchabzugsanlagen werden unter anderem nach DIN 18232-5 bemessen. Die Produktnormen der Reihe DIN EN 12101 beschreiben Anforderungen an Bauteile wie Rauchschürzen, natürliche Rauchabzugsgeräte, Ventilatoren, Entrauchungsleitungen, Klappen und Energieversorgungen.
Die konkrete Auslegung sollte ein Fachplaner übernehmen. Er muss beispielsweise die aerodynamisch wirksame Rauchabzugsfläche bestimmen. Gemeint ist nicht einfach die geometrische Größe einer geöffneten Klappe, sondern die tatsächlich wirksame Fläche unter Berücksichtigung von Konstruktion und Strömungsverhältnissen.
Diese Angaben braucht der Planer
- Gebäudegeometrie und Raumhöhe
- Nutzung und wahrscheinliche Brandlast
- Rauchabschnitte und vorhandene Rauchschürzen
- Flucht- und Rettungswege
- Zuluftmöglichkeiten und Öffnungsrichtungen
- Art der Brandmelde- oder Auslöseeinrichtung
- Anforderungen an Energieversorgung und Leitungsanlagen
- Vorgaben aus Baugenehmigung und Brandschutzkonzept
Ein häufiger Fehler besteht darin, eine vorhandene Lüftungsanlage einfach als Entrauchung zu betrachten. Eine normale Komfortlüftung ist für die Temperaturen, Betriebszeiten und Sicherheitsanforderungen eines Brandfalls meist nicht ausgelegt. Ebenso problematisch ist die nachträgliche Änderung von Hallenwänden, Toren oder Dachaufbauten, wenn dadurch Rauchabschnitte oder Zuluftwege verändert werden.
Wartung entscheidet über die tatsächliche Sicherheit
Eine RWA, die im Alltag wochenlang unauffällig an der Decke oder auf dem Dach sitzt, wird leicht vergessen. Genau darin liegt das Risiko. Korrosion, Staub, blockierte Öffnungsmechanismen, leere Druckgasflaschen, defekte Akkus oder eine unterbrochene Steuerleitung können im Ernstfall die komplette Funktion beeinträchtigen.
Nach den einschlägigen Vorgaben und Herstellerangaben ist eine jährliche Funktionsprüfung und Wartung durch eine qualifizierte Fachfirma im Regelfall erforderlich. Bei natürlichen Anlagen wird zusätzlich eine regelmäßige Sichtkontrolle empfohlen, häufig mindestens einmal innerhalb von sechs Monaten. Die genaue Frist kann sich aus dem Anlagenkonzept, der Baugenehmigung, einem Prüfbericht oder besonderen Betreiberauflagen ergeben.
Lesen Sie auch: Technischer Brandschutz im Überblick - was wirklich zählt
Was bei einer Wartung geprüft wird
- Auslösestellen, Bedienelemente und Anzeigen
- Steuerzentrale, Akkus und Energieversorgung
- elektrische oder pneumatische Leitungen
- Motoren, Öffner, Ventile und Entrauchungsklappen
- Rauchmelder und Wärmeerkennung, soweit Bestandteil des Systems
- freie Beweglichkeit und vollständige Öffnung der Abzugsflächen
- Ventilatoren, Kanäle und Rückschlag- oder Entrauchungsklappen
- Beschilderung, Zugänglichkeit und Dokumentation
Jede Prüfung gehört in ein Prüf- und Wartungsbuch. Dort sollten auch Mängel, Reparaturen, Auslösungen und Änderungen am Gebäude nachvollziehbar bleiben. Das ist nicht nur für die Sicherheit wichtig, sondern kann bei einer Bauprüfung, einem Versicherungsfall oder einer späteren Betreiberübergabe entscheidend sein.
Betreiber sollten außerdem wissen, wie die Anlage ausgelöst und nach einem Fehlalarm zurückgesetzt wird. Das Zurücksetzen darf nicht dazu führen, dass eine Störung einfach verschwindet. Eine gelbe Störungsanzeige oder ein wiederkehrender Signalton ist kein lästiges Nebengeräusch, sondern ein Hinweis, der zeitnah fachlich geprüft werden muss.
Mit welchen Kosten Betreiber rechnen sollten
Ein seriöser Festpreis ist ohne Kenntnis der Anlage kaum möglich. Die Wartungskosten hängen von der Anzahl der Klappen oder Ventilatoren, der Gebäudegröße, der Zugänglichkeit, dem Hersteller und dem regionalen Stundensatz ab. Als grobe Orientierung liegen einfache jährliche Wartungen kleiner Anlagen oft bei 150 bis 300 Euro.
| Anlagentyp | Grobe Wartungskosten pro Jahr | Typische Kostentreiber |
|---|---|---|
| Kleine Anlage mit wenigen Öffnungselementen | 150 bis 300 Euro | Anfahrt, Steuerung, ein bis drei Klappen |
| Mittleres Büro- oder Gewerbegebäude | 300 bis 800 Euro | mehrere Rauchabschnitte, Akkus und Bedienstellen |
| Industriehalle oder Lager | 400 bis 1.800 Euro | viele Öffner, Dachzugang, Rauchschürzen und Ersatzteile |
| Tiefgarage oder komplexe Anlage | 800 bis 3.000 Euro | Ventilatoren, Kanäle, Sensorik und gesicherte Energieversorgung |
Diese Werte sind Marktspannen und kein verbindliches Angebot. Reparaturen, der Austausch von Akkus, CO₂-Flaschen, Motoren oder beschädigten Klappen kommen meist zusätzlich hinzu. Bei der Angebotsprüfung achte ich deshalb nicht nur auf den Endbetrag, sondern darauf, welche Prüfungen tatsächlich enthalten sind und ob ein vollständiges Protokoll ausgestellt wird.
Bei einer neuen Anlage liegen die Investitionskosten deutlich höher. Eine einfache natürliche Lösung kann im kleineren Gebäude einige tausend Euro kosten, während umfangreiche maschinelle Systeme in Hallen, Tiefgaragen oder Hochhäusern schnell einen fünf- oder sechsstelligen Betrag erreichen. Ohne Brandschutzkonzept und Mengengerüst wäre jede genauere Zahl unseriös.
Typische Fehler bei Auswahl und Betrieb vermeiden
Der häufigste Fehler ist eine zu knappe Planung. Eine einzelne Öffnung an der höchsten Stelle hilft wenig, wenn der Rauch durch fehlende Rauchschürzen unkontrolliert in andere Bereiche wandert oder keine ausreichende Zuluft nachströmen kann.
Ebenso kritisch ist die falsche Nutzung der Anlage im Alltag. RWA-Klappen dürfen nicht dauerhaft blockiert, mit Kabeln verspannt oder durch nachträgliche Einbauten eingeschränkt werden. Auch abgestellte Waren unter Auslässen und verschlossene Zugänge zu Auslösestellen können die Wirksamkeit und Bedienbarkeit beeinträchtigen.
- Keine Eigenkonstruktionen: Bauteile verschiedener Systeme dürfen nicht ohne technische Freigabe kombiniert werden.
- Keine Wartung nach Gefühl: Eine kurze Sichtprüfung ersetzt keine dokumentierte Funktionsprüfung.
- Keine Änderungen ohne Abstimmung: Neue Trennwände, Tore oder abgehängte Decken können das Schutzziel verändern.
- Keine falsche Erwartung: Eine RWA ermöglicht bessere Bedingungen, sie garantiert aber keinen sicheren Aufenthalt im Brandraum.
- Keine fehlende Einweisung: Hausmeister, Betreiber und verantwortliche Personen müssen Auslösung und Störungsmeldungen kennen.
Mein praktischer Rat lautet, die Anlage nicht isoliert zu betrachten. Brandmeldeanlage, RWA, Rauchschutztüren, Notstromversorgung, Feuerwehrpläne und organisatorische Abläufe müssen zusammenpassen. Erst diese Kette ergibt einen belastbaren Brandschutz.
Eine funktionierende Entrauchung beginnt lange vor dem Brand
Die beste RWA ist diejenige, deren Schutzziel sauber geplant, deren Bauteile passend ausgewählt und deren Funktion dauerhaft dokumentiert wird. Für Betreiber bedeutet das vor allem regelmäßige Wartung, freie Zugänglichkeit und klare Verantwortlichkeiten.
Wer eine bestehende Anlage übernimmt oder neu errichten lässt, sollte sich die vollständige Dokumentation, die Auslegungsgrundlagen, Wartungsnachweise und Prüfberichte geben lassen. Fehlen diese Unterlagen, lohnt sich eine Bestandsaufnahme durch einen qualifizierten Fachbetrieb, bevor der nächste Wartungstermin nur oberflächlich abgearbeitet wird.
So bleibt die Rauch- und Wärmeabzugsanlage nicht bloß eine vorgeschriebene Einrichtung auf dem Papier, sondern erfüllt im entscheidenden Moment ihren eigentlichen Zweck: Sie schafft bessere Bedingungen für die Evakuierung und unterstützt die Feuerwehr bei der Brandbekämpfung.
