Wenn bei einer Brandmeldeanlage ein Alarm eingeht, muss die Feuerwehr ohne Umwege erkennen können, wo das Signal ausgelöst wurde und wie sie sicher ins Gebäude gelangt. Dafür arbeiten die Brandmelderzentrale (BMZ), das Feuerwehr-Bedienfeld, das Feuerwehr-Anzeigetableau und die Feuerwehr-Laufkarten zusammen. Ich zeige, welche Aufgabe die einzelnen Komponenten haben, wie der Ablauf im Einsatz aussieht und worauf Betreiber bei Planung, Standort und Wartung achten sollten.
Die wichtigsten Punkte zur BMZ für die Feuerwehr auf einen Blick
- BMZ verarbeitet Meldungen von Brandmeldern und steuert festgelegte Reaktionen.
- Das Feuerwehr-Bedienfeld bietet Einsatzkräften eine einheitliche Bedienoberfläche.
- Das Feuerwehr-Anzeigetableau zeigt Alarmort, Störungen und weitere Zustände übersichtlich an.
- Feuerwehr-Laufkarten führen von der Erstinformationsstelle bis zum ausgelösten Melder.
- Für aufgeschaltete Anlagen gelten insbesondere DIN 14661, DIN 14675-1 und die örtlichen Anschlussbedingungen.
Was die Feuerwehr an der Brandmeldezentrale tatsächlich braucht
Die Brandmelderzentrale ist die technische Schaltstelle der Brandmeldeanlage. In ihr laufen die Signale automatischer Brandmelder, Handfeuermelder und angeschlossener Löschanlagen zusammen. Je nach Programmierung kann sie außerdem die Alarmübertragung zur Leitstelle, akustische Warnungen, Rauchabzüge, Aufzüge oder Feststellanlagen ansteuern.
Im Einsatz interessiert die Feuerwehr jedoch nicht jede technische Einzelheit der Zentrale. Entscheidend sind eine eindeutige Alarmanzeige, ein sicherer Zugang zum Gebäude und verlässliche Informationen über den betroffenen Bereich. Genau dafür gibt es die standardisierte Schnittstelle in Form des Feuerwehr-Bedienfelds.
Ein häufiger Denkfehler besteht darin, BMZ und Feuerwehr-Bedienfeld gleichzusetzen. Die BMZ überwacht und steuert die Anlage, während das Bedienfeld den Einsatzkräften bestimmte Funktionen in einer einheitlichen Form zugänglich macht. Die eigentliche Bedienung bleibt dabei auf die vorgesehenen Funktionen beschränkt.
FBF, FAT und Laufkarten erfüllen unterschiedliche Aufgaben

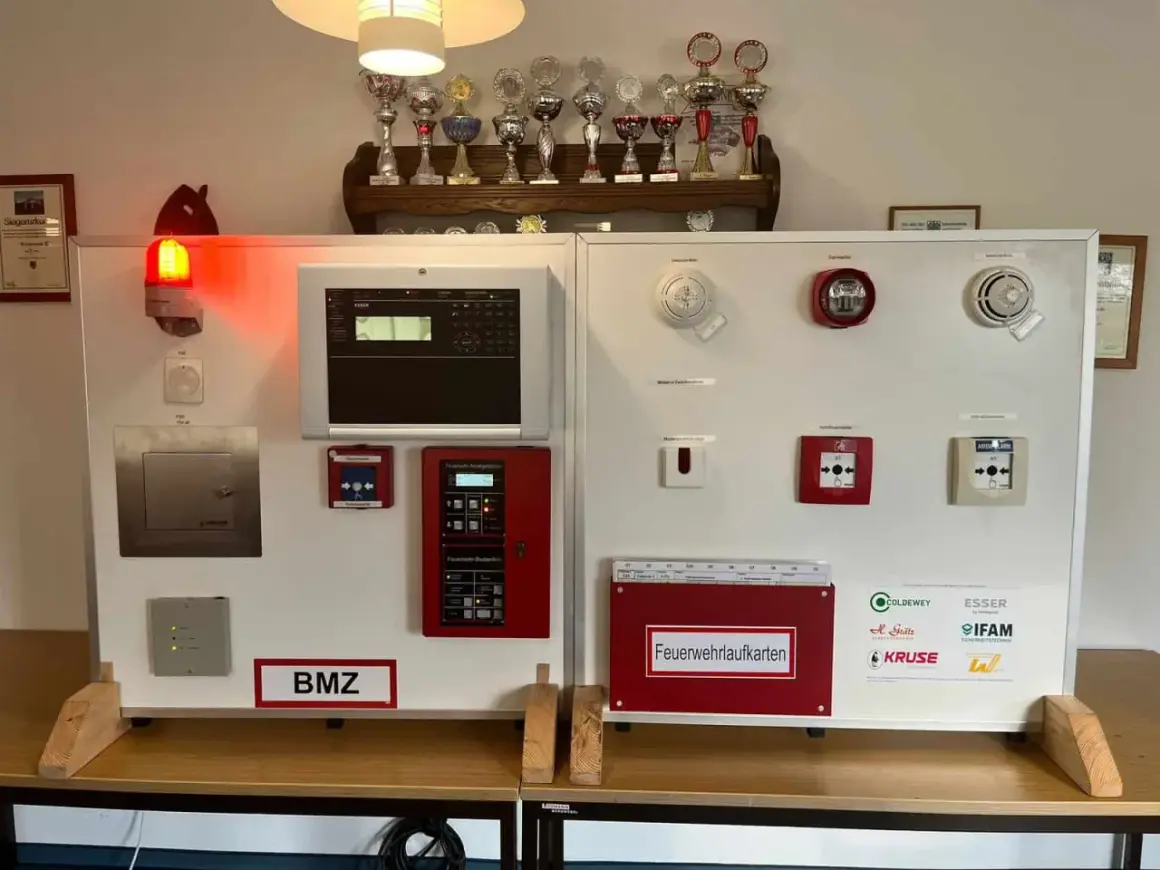

Für die Feuerwehr bildet nicht ein einzelnes Gerät, sondern eine komplette Erstinformationsstelle den entscheidenden Anlaufpunkt. Dort müssen die Informationen schnell auffindbar, verständlich und ohne Unterstützung durch den Betreiber nutzbar sein.
| Komponente | Aufgabe | Bedeutung im Einsatz |
|---|---|---|
| BMZ | Verarbeitet Meldungen und steuert die Brandmeldeanlage | Technisches Zentrum der Anlage |
| FBF | Standardisierte Bedienung für die Feuerwehr | Ermöglicht festgelegte Bedienvorgänge wie Rückstellung oder Abschaltung einzelner Funktionen |
| FAT | Zeigt Alarm-, Störungs- und Betriebszustände an | Hilft bei der schnellen Orientierung zum Ereignisort |
| Feuerwehr-Laufkarten | Zeigen den Weg vom Informationspunkt zum ausgelösten Melder | Verkürzen die Suche im Gebäude |
| FSD und FSE | Ermöglichen den Zugang für die Feuerwehr | Verhindern, dass Einsatzkräfte lange nach einem Schlüssel oder Zugang suchen müssen |

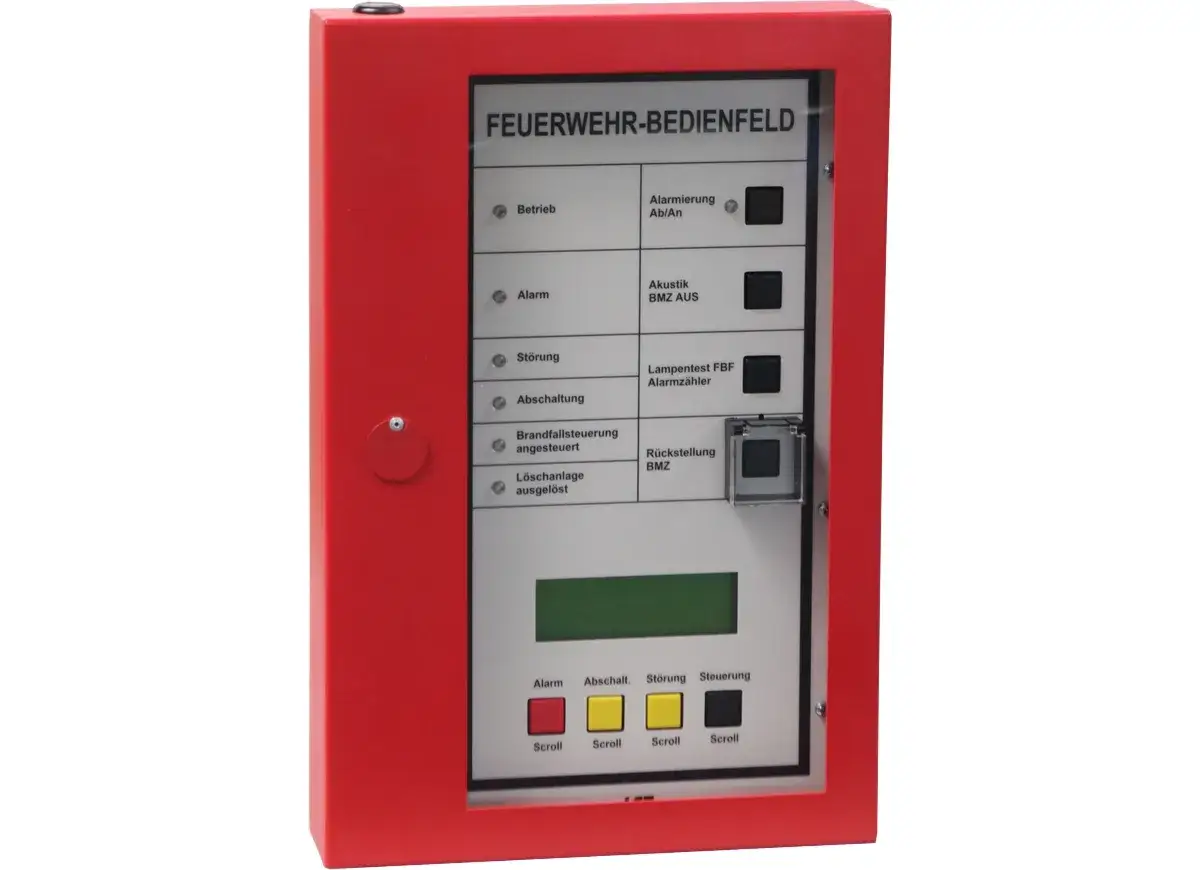

Das Feuerwehr-Bedienfeld nach DIN 14661 ist nicht als Ersatz für die gesamte BMZ gedacht. Es stellt nur die für den Feuerwehreinsatz erforderlichen Bedienmöglichkeiten bereit. Welche Anzeigen und Funktionen konkret vorhanden sind, hängt von der Anlage, der Aufschaltung und den örtlichen technischen Anschlussbedingungen ab.
Das FAT ist besonders hilfreich bei größeren Gebäuden oder weitläufigen Anlagen. Es kann die relevanten Meldungen an der Erstinformationsstelle anzeigen, auch wenn sich die eigentliche BMZ in einem anderen Raum befindet. In diesem Fall muss die Orientierung zwischen FAT und BMZ besonders klar dokumentiert sein.
So läuft ein Feuerwehreinsatz an der BMZ ab
Nach einer Alarmübertragung fährt die Feuerwehr zur festgelegten Erstinformationsstelle. Über Feuerwehrschlüsseldepot und Freischaltelement kann der Zugang zum Objekt geregelt werden. Danach verschafft sich die Einsatzleitung am FAT oder an der BMZ einen ersten Überblick und entnimmt die passende Laufkarte.
- Alarmanzeige ablesen und ausgelöste Meldergruppe oder Meldernummer feststellen.
- Laufkarte auswählen und den vorgesehenen Weg zum überwachten Bereich nachvollziehen.
- Gebäude erkunden, dabei Brand, Rauch, technische Störung oder Fehlalarm unterscheiden.
- Weitere Maßnahmen einleiten, etwa Menschenrettung, Brandbekämpfung oder Kontrolle angrenzender Bereiche.
- Anlage zurückstellen, sobald die Ursache geklärt und die Anlage wieder betriebsbereit ist.
Die Rückstellung ist kein harmloser Routineknopf. Wird ein Melder weiterhin angeregt oder liegt eine Störung vor, kann der Alarm erneut ausgelöst werden. Deshalb sollte die Ursache vor dem Rückstellen geklärt sein. Bei einem echten Brand darf die Rückstellung selbstverständlich keine laufenden Einsatzmaßnahmen behindern.
Auch die Abschaltung der Übertragungseinrichtung muss kontrolliert erfolgen. Eine abgeschaltete Aufschaltung kann dazu führen, dass ein weiterer Alarm nicht automatisch bei der Feuerwehr ankommt. Genau deshalb gehören Revisionen und Wartungsarbeiten angekündigt, dokumentiert und mit den zuständigen Stellen abgestimmt.
Standort und Ausstattung entscheiden über die Einsatzqualität
Eine technisch gute BMZ hilft wenig, wenn sie im Alarmfall nicht zugänglich oder schlecht auffindbar ist. Die Erstinformationsstelle sollte frei zugänglich, ausreichend beleuchtet und dauerhaft gekennzeichnet sein. Kartons, Reinigungswagen oder abgestellte Möbel haben dort nichts verloren.
Die genauen Vorgaben ergeben sich aus dem Brandschutzkonzept, der Baugenehmigung und den Technischen Anschlussbedingungen der örtlich zuständigen Feuerwehr. Diese Bedingungen können sich von Landkreis zu Landkreis unterscheiden. Deshalb reicht es nicht, nur ein allgemeines Datenblatt des Herstellers zu prüfen.
In kommunalen Anschlussbedingungen finden sich beispielsweise Vorgaben zur Montagehöhe, zur Feuerwehr-Schließung, zur Kennzeichnung und zur räumlichen Nähe von BMZ, FBF, FAT und Laufkarten. Eine häufig anzutreffende Orientierung liegt bei etwa 1,60 Metern Bedienhöhe, verbindlich ist aber immer die örtliche Vorgabe.
Worauf Betreiber besonders achten sollten
- Der Zugang zur BMZ und zur Erstinformationsstelle muss jederzeit frei bleiben.
- Feuerwehr-Laufkarten müssen aktuell sein und zur tatsächlichen Gebäudesituation passen.
- Umbauten, neue Raumaufteilungen und Nutzungsänderungen müssen in der Dokumentation berücksichtigt werden.
- Der Feuerwehr-Schließzylinder darf nicht eigenmächtig gegen ein anderes System ausgetauscht werden.
- Bei einer räumlich getrennten BMZ ist der Weg zwischen Bedienfeld, FAT und Zentrale eindeutig zu kennzeichnen.
Aus meiner Sicht wird die Dokumentation oft unterschätzt. Ein sauberer Plan, der nach einem Umbau noch den alten Grundriss zeigt, ist im Einsatz kein kleines Schönheitsproblem, sondern kann wertvolle Zeit kosten.
Wartung und Prüfung verhindern gefährliche Überraschungen
Eine Brandmeldeanlage muss nicht nur im Moment der Abnahme funktionieren. Sie braucht regelmäßige Inspektion, Wartung und Instandsetzung. In der Praxis wird häufig mit drei Inspektionen und einer Wartung pro Jahr gearbeitet. Die verbindlichen Intervalle richten sich nach DIN 14675-1, Herstellerangaben, Betreiberpflichten und örtlichen Anschlussbedingungen.
Bei einer Wartung werden unter anderem Melder, BMZ, Feuerwehr-Bedienfeld, Alarmierung, Übertragungseinrichtung, Brandfallsteuerungen und die Sicherheitsstromversorgung geprüft. Wichtig ist auch, ob die Anzeige am Bedienfeld tatsächlich mit der Meldung an der Zentrale übereinstimmt.
Für auf die Feuerwehr aufgeschaltete Anlagen sollten Planung, Errichtung, Inbetriebnahme und Instandhaltung durch eine qualifizierte beziehungsweise nach DIN 14675 geeignete Fachfirma erfolgen. Eigenmächtige Änderungen an Programmierung, Leitungswegen oder Übertragungsfunktionen können die Betriebssicherheit und die Aufschaltung gefährden.
Lesen Sie auch: Sprinkleranlage an der Decke richtig planen und montieren
Typische Fehler im Alltag
- Veraltete Laufkarten nach Umbauten oder Nutzungsänderungen
- Versperrter Zugang zur BMZ oder zum Feuerwehr-Bedienfeld
- Unklare Beschriftung von Meldergruppen und Gebäudebereichen
- Abgeschaltete Melder ohne sichtbare Kennzeichnung und Ausgleichsmaßnahmen
- Nicht dokumentierte Fehlalarme, die wiederholt dieselbe Ursache haben
- Abschaltungen der ÜE ohne klare Abstimmung mit Feuerwehr oder Leitstelle
Gerade wiederkehrende Fehlalarme sollte niemand einfach als lästig abtun. Staub, Wasserdampf, Schweißarbeiten, Insekten oder ungeeignete Meldertypen können dahinterstecken. Die bessere Lösung ist eine fachliche Ursachenanalyse, nicht das dauerhafte Abschalten einzelner Melder.
Was bei Planung und Modernisierung wirklich zählt
Bei einer neuen Anlage sollte die Frage nicht nur lauten, welche BMZ der Hersteller anbietet. Entscheidend ist, ob das Gesamtsystem aus Meldern, Zentrale, Übertragung, Feuerwehr-Bedienfeld, Anzeige und Dokumentation zur Nutzung des Gebäudes passt.
Für ein kleines Bürogebäude gelten andere Anforderungen als für ein Hotel, eine Schule, ein Pflegeheim oder ein Logistikzentrum. In größeren Objekten können zusätzliche Feuerwehr-Anzeigetableaus, Feuerwehr-Einsprechstellen, Sprachalarmierung oder differenzierte Brandfallsteuerungen sinnvoll sein.
| Gebäudesituation | Besonders wichtig | Typischer Planungsfehler |
|---|---|---|
| Kleines, übersichtliches Gebäude | Klare Erstinformationsstelle und einfache Laufkarten | Technik wird installiert, aber der Zugang nicht ausreichend gekennzeichnet |
| Großes oder mehrgeschossiges Gebäude | Gute Meldergruppenstruktur, FAT und präzise Feuerwehrpläne | Zu große Melderbereiche erschweren die Erkundung |
| Hotel, Schule oder Pflegeeinrichtung | Rasche Alarmierung, Brandfallsteuerungen und abgestimmte Räumung | Technische Auslösung und organisatorischer Alarmplan passen nicht zusammen |
| Gebäude mit häufigen Umbauten | Pflege der Dokumentation und regelmäßige Anpassung der Laufkarten | Die Anlage entspricht technisch dem Bestand, die Pläne aber nicht |
Ich würde bei einer Modernisierung außerdem auf offene Kommunikation zwischen Betreiber, Fachplaner, Errichter und Feuerwehr bestehen. Die beste Technik nützt wenig, wenn die örtliche Feuerwehr die Bedienlogik nicht kennt oder die Anschlussbedingungen erst nach der Montage berücksichtigt werden.
Die BMZ wird erst durch die Feuerwehr-Schnittstelle einsatzbereit
Die Brandmelderzentrale erkennt und verarbeitet Gefahrenmeldungen. Für den Einsatz der Feuerwehr braucht sie jedoch eine gut geplante Informations- und Bedienstruktur aus FBF, FAT, Laufkarten und gesichertem Zugang.
Wer eine Anlage plant oder betreibt, sollte deshalb drei Dinge regelmäßig prüfen: Sind die Anzeigen eindeutig, stimmen die Pläne mit dem Gebäude überein und kann die Feuerwehr die Erstinformationsstelle jederzeit erreichen? Wenn diese Punkte erfüllt sind und die Anlage fachgerecht gewartet wird, entsteht aus einzelnen Geräten ein verlässliches Gesamtsystem für den Brandschutz.
