Eine Sprinkleranlage unter der Decke muss weit mehr leisten, als nur möglichst unauffällig montiert zu sein. Entscheidend sind die richtige Position der Sprinklerköpfe, die passende Wasserversorgung und ein Deckenaufbau, der den Löschwasserstrahl nicht behindert. Ich zeige, wie die Deckenmontage funktioniert, welche Varianten infrage kommen, welche Fehler häufig passieren und mit welchen Kosten in Deutschland grob zu rechnen ist.
Die wichtigsten Entscheidungen liegen über unseren Köpfen
- Sprinklerköpfe reagieren einzeln auf die Hitze eines Brandes und lösen normalerweise nicht die gesamte Anlage aus.
- Deckenhöhe, Raumgeometrie und Einbauten bestimmen, wie viele Köpfe erforderlich sind und wo sie sitzen müssen.
- Abgehängte Decken können zusätzliche Sprinkler oberhalb und unterhalb der Decke notwendig machen.
- DIN EN 12845 und VdS CEA 4001 bilden wichtige Grundlagen für Planung, Einbau, Prüfung und Instandhaltung.
- Für eine einfache Gewerbeinstallation beginnen die Kosten grob bei 40 bis 60 Euro pro Quadratmeter für Rohrnetz und Sprinkler, zentrale Komponenten kommen hinzu.
Was eine Sprinkleranlage an der Decke tatsächlich bewirkt

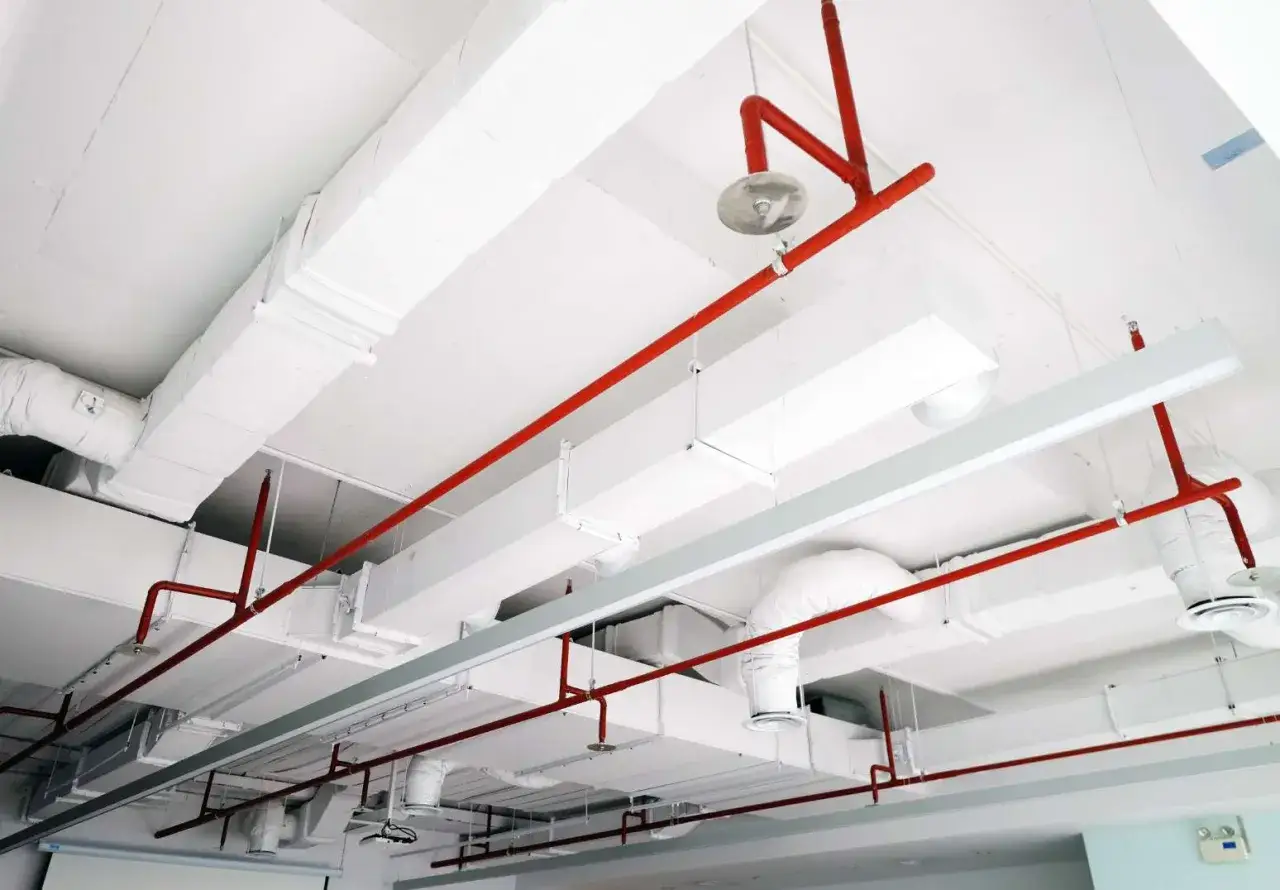

Die sichtbaren Sprinklerköpfe sind nur der letzte Teil eines größeren Systems. Über ihnen verlaufen Rohrleitungen, die an eine Wasserversorgung, Alarmventile und häufig an eine Sprinklerzentrale angeschlossen sind. Steigt die Temperatur am Kopf stark an, löst das wärmeempfindliche Auslöseelement aus und nur der betroffene Sprinkler beginnt mit der Wasserabgabe.
Das ist ein verbreitetes Missverständnis: Eine normale Sprinkleranlage arbeitet nicht wie eine Dusche, die bei Rauch sofort den gesamten Raum flutet. Der Sprinkler reagiert auf Hitze, nicht auf sichtbaren Rauch. Die Wasserabgabe soll den Brand im Entstehungsstadium kontrollieren oder löschen, bevor sich die Flammen großflächig ausbreiten.
Ein Wasserströmungsmelder erkennt, dass Wasser durch die Leitung fließt, und gibt eine Meldung an die zuständige Stelle weiter. Trotzdem ersetzt die Anlage keinen vollständigen Brandschutz. Rauchwarnmelder, Brandmeldeanlage, Fluchtwege und organisatorische Maßnahmen bleiben je nach Gebäude weiterhin notwendig.
Welche Bauformen für die Deckenmontage geeignet sind
Für Räume mit einer klassischen Massivdecke oder einer abgehängten Decke kommen verschiedene Sprinklertypen infrage. Ich achte bei der Auswahl nicht zuerst auf die Optik, sondern auf Temperatur, Nutzung, Deckenform, mögliche Frostbereiche und die erforderliche Wurfweite des Wassers.
Hängende Sprinkler unter der Decke

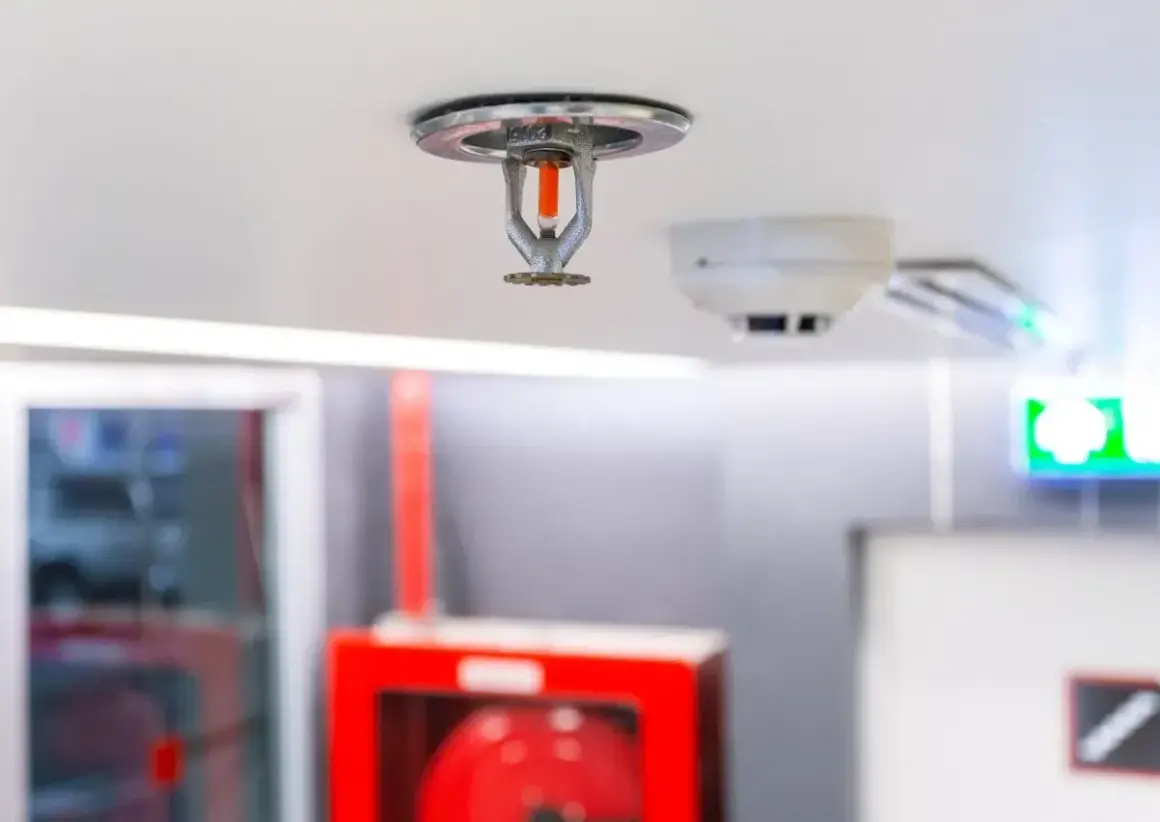

Der sogenannte Pendent-Sprinkler hängt mit dem Sprühteller nach unten und verteilt das Wasser unterhalb der Deckenfläche. Diese Ausführung ist in Büros, Verkaufsräumen, Fluren und vielen anderen Innenbereichen verbreitet. Bei einer abgehängten Decke kann der Kopf bündig in eine Blende oder eine passende Abdeckung integriert werden.
Stehende Sprinkler oberhalb der Decke
Ein Upright-Sprinkler steht auf der Rohrleitung und sprüht nach oben gegen die Decke, von wo das Wasser verteilt wird. Er eignet sich vor allem für sichtbare Installationen, technische Räume und bestimmte Industrie- oder Lagerbereiche. In Räumen mit einer abgehängten Decke reicht diese Position allein jedoch nicht automatisch aus.
Seitensprinkler und verdeckte Ausführungen
Ein Sidewall-Sprinkler wird an der Wand montiert und sprüht in den Raum. Er kann sinnvoll sein, wenn eine Deckenmontage technisch oder gestalterisch schwierig ist, hat aber ein anderes Einsatzfeld als ein herkömmlicher Decken-Sprinkler.
Verdeckte oder halbverdeckte Modelle lassen sich optisch besser in eine glatte Decke integrieren. Ich würde sie dennoch nur einsetzen, wenn Zulassung, Temperaturklasse und Einbausituation exakt zusammenpassen. Eine schöne Abdeckung hilft nicht, wenn sie den Wärmeeintrag zum Auslöseelement verzögert oder das Sprühbild verändert.
Nassanlage, Trockenanlage und vorgesteuerte Anlage
| System | Typischer Einsatz | Wichtigster Vorteil | Grenze |
|---|---|---|---|
| Nassanlage | Beheizte Innenräume | Schnelle Wasserabgabe nach dem Auslösen | Nicht für frostgefährdete Leitungsbereiche geeignet |
| Trockenanlage | Unbeheizte Räume und Außenbereiche | Wasser bleibt zunächst aus dem frostgefährdeten Rohrnetz | Aufwendigere Technik und verzögerte Wasserabgabe |
| Vorgesteuerte Anlage | Räume mit hohem Risiko für Wasserschäden | Zusätzliche Auslösebedingung möglich | Komplexere Planung und Steuerung |
Für eine normale beheizte Bürofläche ist die Nassanlage oft die naheliegende Lösung. In einer offenen Parkgarage, einem kalten Lager oder einem unbeheizten Dachraum kann dagegen ein anderes System erforderlich sein. Die Entscheidung darf deshalb nicht allein vom Preis des einzelnen Sprinklerkopfs abhängen.
Wie die Sprinkler unter der Decke richtig verteilt werden
Die Köpfe werden nicht nach einem beliebigen Raster montiert. Grundlage sind unter anderem die Gefahrenklasse, Raumhöhe, Brandlast, Deckenform und Wasserversorgung. Die Planung legt fest, welche Fläche ein Sprinkler abdecken darf, wie viel Wasser bereitgestellt werden muss und welche Sprinkler gleichzeitig als Bemessungsfall berücksichtigt werden.
Genau hier passieren in der Praxis die teuersten Fehler. Ein Raum kann auf dem Plan großzügig aussehen, aber durch Unterzüge, Lüftungskanäle, Leuchten, Kabeltrassen oder hohe Regale entstehen Abschattungen. Der Wasserstrahl erreicht dann möglicherweise nicht alle relevanten Bereiche.
Abstände sind keine reine Gestaltungsfrage
Der Abstand zwischen den Sprinklern, zu Wänden und zu Hindernissen hängt vom zugelassenen Sprinklertyp und der jeweiligen Auslegung ab. Eine pauschale Zahl für jeden Raum wäre daher unseriös. Ich empfehle, bei Angeboten immer einen geprüften Decken- und Rohrnetzplan zu verlangen, statt nur die Anzahl der Köpfe zu vergleichen.
Auch die Nähe zu Leuchten oder Lüftungsauslässen kann eine Rolle spielen. Warme Luft muss den Sprinkler erreichen können, während Bauteile das Sprühbild nicht unzulässig behindern dürfen. Ein Sprinkler direkt neben einem starken Luftauslass kann deshalb trotz sauberer Optik technisch ungünstig sitzen.
Lesen Sie auch: Brandschutzklappen erklärt - Funktion, Auslöser und Wartung
Abgehängte Decken besonders sorgfältig prüfen
Bei einer abgehängten Decke gibt es zwei Ebenen, die brandschutztechnisch relevant sein können. Unterhalb der Decke muss der Raum geschützt werden. Oberhalb kann ein zusätzlicher Schutz erforderlich sein, wenn sich dort brennbare Materialien, Kabel, Dämmstoffe oder technische Anlagen befinden.
Eine geschlossene, nicht brennbare Decke kann die Planung vereinfachen. Eine offene Rasterdecke, eine Lamellendecke oder eine Decke mit großen Installationshohlräumen verändert dagegen die Wärme- und Wasserverteilung. Die Frage lautet deshalb nicht nur, wo die Rosette sichtbar sitzt, sondern auch, was sich direkt darüber verbirgt.
Welche Deckenaufbauten und Einbauten Probleme verursachen
Die Montage an einer Betondecke ist meist statisch überschaubar, aber selbst dort müssen Befestigung, Rohrgewicht und mögliche Leitungswege geprüft werden. Bei Trapezblech, Holzkonstruktionen oder leichten abgehängten Decken gelten andere Anforderungen. Rohrleitungen dürfen nicht einfach an Bauteilen befestigt werden, die dafür keine ausreichende Tragfähigkeit besitzen.
Besonders kritisch sind nachträgliche Umbauten. Neue Beleuchtung, Akustiksegel, Werbeschilder, Lagerregale oder große Lüftungskanäle können die ursprüngliche Planung verändern. Ich halte es für einen grundlegenden Betreiberfehler, nach einer Raumänderung nur die Möbel zu verschieben und die Sprinklerplanung unverändert zu lassen.
- Keine Leuchten, Schilder oder Dekorationen so montieren, dass sie das Sprühbild abschatten.
- Sprinklerköpfe nicht überstreichen, verkleben oder mit Schutzkappen im Normalbetrieb verdecken.
- Die zulässige Lagerhöhe unter der Decke und vor den Sprinklern einhalten.
- Neue Trennwände, Deckenverkleidungen und Einbauten vor der Montage mit dem Fachplaner abstimmen.
- Korrosion, mechanische Beschädigungen und sichtbare Undichtigkeiten sofort melden.
Ein häufiger Irrtum betrifft die Lagerung: Selbst eine gut geplante Deckenanlage kann an ihre Grenzen kommen, wenn später hohe Regale bis knapp unter die Decke reichen. Bei großen Lagerhöhen oder besonderem Brandgut können zusätzliche oder speziell ausgelegte Sprinkler erforderlich sein.
Was Planung, Montage und Betrieb ungefähr kosten
Die Kosten hängen stärker von Gebäude und Nutzung ab als von der sichtbaren Anzahl der Sprinkler. Für eine einfache Nassanlage in einem beheizten Büro- oder Gewerbebereich werden als grobe Orientierung häufig 40 bis 60 Euro pro Quadratmeter für Rohrnetz, Sprinklerköpfe und grundlegende Komponenten genannt.
| Ausführung | Grobe Orientierung | Was den Preis erhöht |
|---|---|---|
| Einfache Nassanlage | Etwa 40 bis 60 Euro/m² für Rohrnetz und Sprinkler | Viele Räume, hohe Decken, schwierige Leitungswege |
| Aufwendige oder frostgefährdete Anlage | Etwa 60 bis 100 Euro/m² oder mehr | Trockenbereiche, Sonderkonstruktionen, zusätzliche Schutzebenen |
| Sprinklerzentrale und Anschluss | Mehrere tausend Euro zusätzlich, teils über 10.000 Euro | Pumpen, Wasserbehälter, Alarmierung, große Zuleitungen |
Diese Werte ersetzen keine Ausschreibung. Bei einem Neubau lassen sich Leitungswege meist günstiger integrieren als bei einer Sanierung mit fertigen Decken. Für ein belastbares Angebot sollten mindestens Grundriss, Deckenhöhe, Nutzung, Brandlast und gewünschter Schutzumfang vorliegen.
Nach der Montage geht es mit der Verantwortung weiter. Die Anlage muss abgenommen, dokumentiert und regelmäßig geprüft werden. DIN EN 12845 und die VdS-Richtlinien beschreiben dafür Anforderungen an Planung, Prüfung und Instandhaltung. Der Betreiber sollte ein Anlagenbuch führen und sicherstellen, dass Störungen, Abschaltungen und Wartungen nachvollziehbar dokumentiert werden.
Eine einfache Sichtkontrolle durch das Betriebspersonal ersetzt keine fachkundige Wartung. Besonders die Wasserversorgung, Alarmventile, Pumpen, Druckverhältnisse und die freie Zugänglichkeit der Sprinkler müssen in den vorgesehenen Intervallen geprüft werden.
Woran ich ein gutes Angebot für die Deckenmontage erkenne
Ein seriöses Angebot nennt nicht nur einen Quadratmeterpreis. Es beschreibt den vorgesehenen Anlagentyp, die Schutzbereiche, die Bemessungsgrundlage, die Wasserquelle, die Sprinklerausführung und den Umfang der Abnahme. Fehlen diese Angaben, ist ein Preisvergleich kaum sinnvoll.
- Ist die Deckenhöhe einschließlich Unterzügen und Installationshohlräumen korrekt erfasst?
- Werden abgehängte Decken und Deckenhohlräume separat bewertet?
- Sind Sprinklerzentrale, Pumpen, Alarmierung und Anschlussleitungen enthalten?
- Wer erstellt die Ausführungsplanung und führt die Abnahme durch?
- Welche Prüf- und Wartungsleistungen sind nach der Übergabe vorgesehen?
- Wie wird mit späteren Umbauten oder einer veränderten Lagerhöhe umgegangen?
Ich würde außerdem auf zugelassene Bauteile und geeignete Fachunternehmen achten. Bei einer sicherheitsrelevanten Löschanlage ist der billigste Kopf selten der entscheidende Kostenfaktor. Viel wichtiger ist, dass Planung, Befestigung, Wasserversorgung und Dokumentation als zusammenhängendes System funktionieren.
Die Decke schützt nur dann, wenn sie frei mitarbeitet
Eine Sprinkleranlage unter der Decke ist ein sehr wirksames Werkzeug des anlagentechnischen Brandschutzes, wenn sie zur Nutzung und zum Gebäude passt. Ihre Wirkung hängt nicht von einer möglichst dichten Anordnung sichtbarer Köpfe ab, sondern von einer durchdachten Auslegung, ausreichendem Wasserdruck und freien Sprühwegen.
Wer eine Anlage neu plant oder einen Raum umbaut, sollte deshalb frühzeitig Deckenaufbau, Einbauten, Lagerhöhen und Wartungszugänge gemeinsam betrachten. Ein korrekt montierter Sprinklerkopf ist kein Dekorationselement, sondern der sichtbare Teil einer Anlage, deren Zuverlässigkeit sich erst im Zusammenspiel aller Komponenten zeigt.
